圖6和圖7是上下平衡塊的質量以及質心位置對振動加速度的影響程度表，圖中不同的線代表不同的變量，而線的斜率代表了該參數對響應的影響程度。

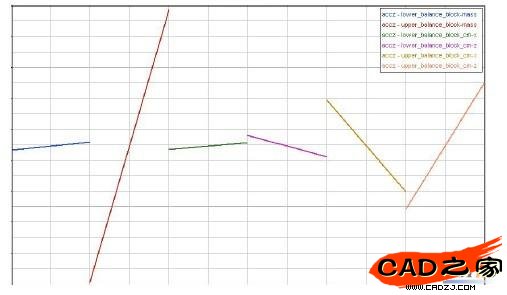

圖6 平衡塊參數對機構X向振動加速度的影響程度

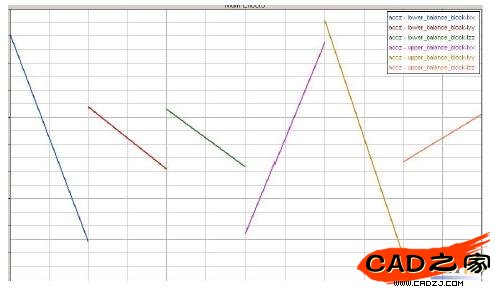

圖7 平衡塊參數對機構Z向振動加速度的影響程度
根據DOE分析結果，對上下平衡塊的影響較大的參數進行了優化設計，通過多步迭代得出了最佳組合方案，從而實現了對壓縮機優化設計。
5 結語
采用MotionView建立壓縮機動平衡的分析模型，可以清楚的看到各運轉部件之間的運動規律，不平衡力和力矩；采用HyperStudy優化技術對其進行優化設計，避免了大量實驗，縮短了產品的研發周期。
