1.1 材料表的定制

　　材料定額計算是一個功能強大且實用的功能,同其他的匯總表格一樣,需要在數據庫中對“材料表”等項進行設置，下面我們將針對材料表的定制進行講解。

　　1.1.1 材料定額零件信息

　　雙擊數據庫定制圖表 ，進入數據庫定制界面，選中“材料定額零件信息”并右擊鼠標，顯示如圖所示。

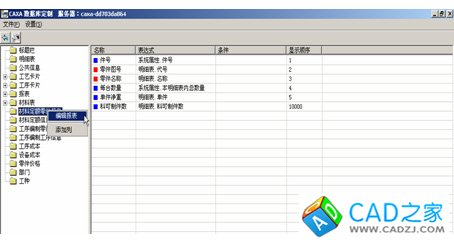

　　圖1-1 編輯材料零件信息

　　其中的“編輯報表”與“添加列”的用法在第四章已講述。“添加列”中所添加的選項是用戶需要顯示出來的圖紙零件信息內容。該信息起到標識與區分各種產品零件信息的作用。

　　1.1.2 定制材料表

　　在數據庫定制界面下，單擊“材料表”，在右側會顯示出系統默認的一些屬性，如這些屬性不能滿足用戶的需要，用戶還可以自定義屬性，這些在“材料表”根目錄下顯示的屬性稱之為“父類屬性”，在新建的材料類別中，用戶可以有選擇的繼承“父類屬性”。

　　下面我們以“鋼板(━)”這一材料為例子進行講解：

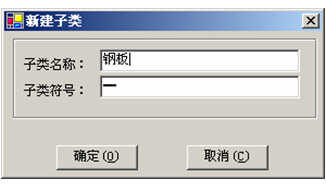

　　(1)右擊“材料表”，在彈出的右鍵菜單上選擇“新建子類”，彈出“新建子類”對話框，其中子類符號可以不輸入，但是名稱必須輸入，輸入完畢后確定。如圖所示。

　　圖1-2 新建子類

　　(2) 右擊新建子類“鋼板(━)”，并彈出右鍵菜單，單擊“繼承屬性”，彈出繼承屬性對話框，其中的各條屬性均為“父類屬性”的內容，用戶可選擇性的添加。如圖所示。m.66xx77.com

　　圖1-3 繼承屬性

　　注意：所繼承的屬性原則是繼承需要的屬性，不可繼承多余無用的屬性，否則不能正常進行計算。

　　選擇完畢確定。繼承的屬性顯示如圖所示。

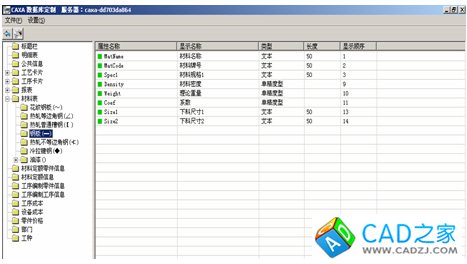

　　圖1-4 顯示繼承屬性

　　(3) 由于圖紙明細表中材料一欄中的內容可以是由不同的數據組合而成，如：“Q235A ━6x32x112”系統無法正確的識別具體的規格與下料尺寸，那么我們在定義“材料規格”與“下料尺寸”屬性時就要對數據進行拆分，使其能正確的識別規格與下料尺寸。從而進行計算。

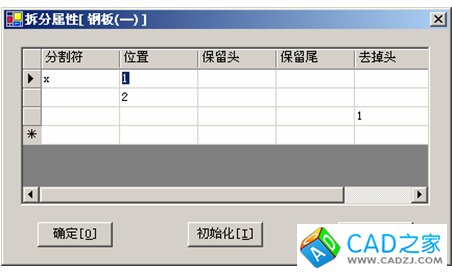

　　下面我們針對“Q235A ━6x32x112”數據，對“材料規格1”進行拆分，鼠標選中“材料規格1”，彈出右鍵菜單，單擊“拆分屬性”彈出對話框如圖所示。

　　圖1-5 拆分

　　針對鋼板其規格為“━厚度”，我們以x為分割符，將數據分成了三段，上圖中的“位置”含義是指分割出的數據的位置，如果一條規則不能滿足所需要的數據，則可繼續添加規則，我們所需要的可參加計算的“材料規格”數值為“6”，所以拆分的內容見上圖。下料尺寸的拆分同上，不過多的講述。

　　注意：拆分只拆分字符。

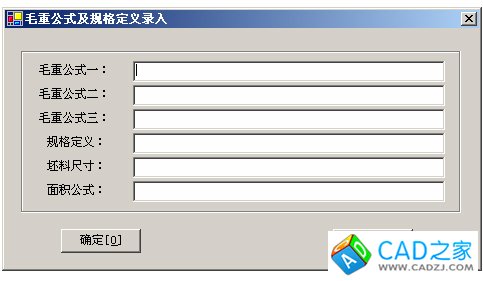

　　(4) 定制完成屬性的拆分，就可以定制“毛重計算公式和規格定義”了。在鋼板材料上彈出右鍵菜單，選擇“毛重計算公式及規格定義”，彈出下圖對話框。

　　圖1-6 毛重計算

　　注意：1毛重公式有三個，目前系統只支持一種計算公式，所以在公式二或公式三中輸入內容無效。

　　2上圖中的“面積公式”指的是表面積計算公式，為油漆的計算提供參數。

　　3公式中的各個參數均為“屬性名稱”顯示的內容,不能是“顯示名稱”所顯示的內容。填寫內容如圖所示，確定無誤，單擊確定。

　　4毛重公式及規格定義錄入中所輸入的屬性名稱注意其大小寫，否則不能計算。

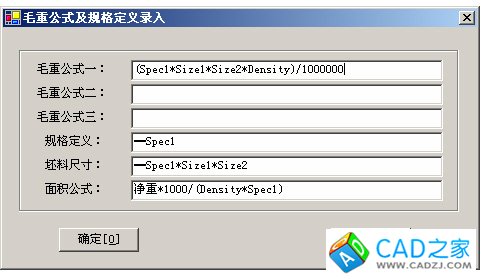

　　圖1-7 定義毛重公式

　　(5) 上述內容定制完成了，還可以對其進行編輯或刪除，如果定制其他材料的時候，鋼板中有很多字段都是可以通用的，為了方便用戶，可以將定制好的材料信息通過“另存子類”的方式存為另一個材料子類。所有的屬性都跟隨到新的子類中。操作界面如圖所示。

　　圖1-8 右鍵菜單

　　注意：如上操作對“材料規格”與“下料尺寸”進行拆分，系統仍無法識別用戶所拆分的具體是哪些數據，則軟件規定指定所拆分的內容都來自材料定額信息中“坯料尺寸”所指定的信息。

　　1.1.3 材料定額信息

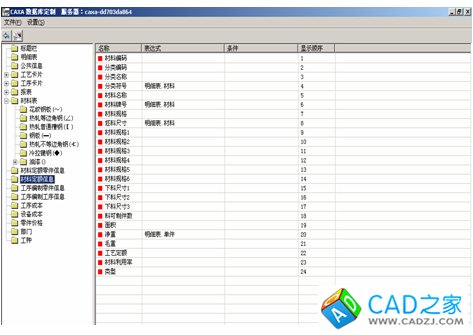

　　材料定額信息所顯示的內容如圖所示。

　　圖1-9 材料定額信息

　　其中“材料規格”1～6，“下料尺寸”1～3，為備用屬性。不需對其進行設置。

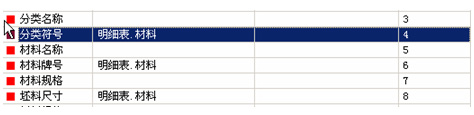

　　“分類名稱”與“分類符號”分別為新建子類的“子類名稱”和“子類符號”，二者定義一個就可以。“材料名稱”與“材料牌號”指的是繼承屬性中相對應的內容。定義的表達試如圖所示。

　　圖1-10 定義材料定額信息

　　由于圖紙明細表中的數據是組合數據，所以其中分類符號與材料牌號還需要進行拆分。具體拆分過程同上。

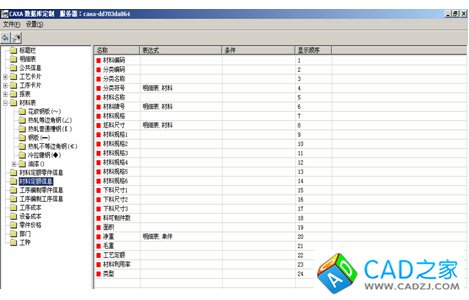

　　材料定額信息最后定義如圖所示。

　　圖1-11 顯示材料定額信息

　　如需要顯示某一屬性字段，對該屬性進行編輯，在彈出的“編輯列”對話框中選擇“輸出列”即可。

　　1.1.4 基礎數據錄入

　　完成上述工作后，就可將數據錄入到數據庫中，方便進行材料定額計算。

　　在數據庫定制界面下，單擊“基礎數據錄入”按鈕 ，進入數據錄入界面，如圖所示。

　　圖1-12 數據錄入界面

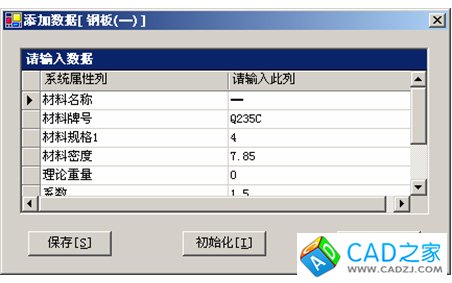

　　選取一種材料右擊鼠標，選擇“添加數據”彈出對話框如圖所示。

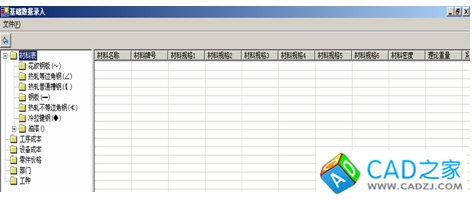

　　圖1-13 添加數據

　　用戶可根據自己的需求進行數據的錄入。

　　數據錄入完畢，如圖所示。

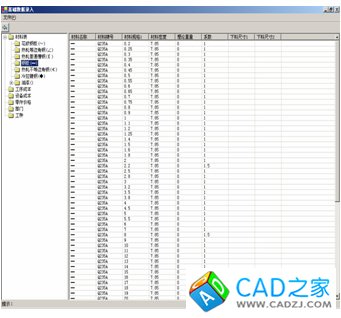

　　圖1-14 顯示錄入數據

　　注意：內容要與實際導入圖紙信息或工藝信息相符，否則無法計算。

　　1.2 材料定額計算

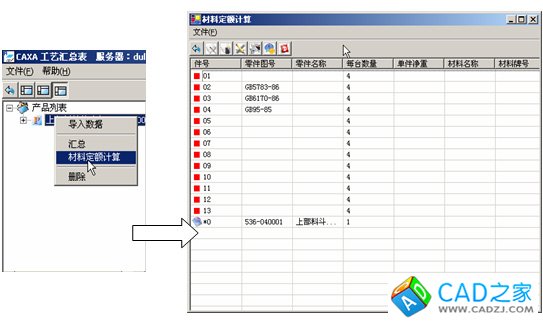

　　進入工藝匯總界面，在導入的數據上右擊鼠標，選擇“材料定額計算”如圖所示。

　　圖1-15 材料定額計算

　　材料定額計算界面很簡潔，操作十分方便，我們從工具欄開始介紹。

　　 退出“材料定額計算”。

　　 刷新零件信息。

　　 重新計算材料定額。

　　 刪除所有自動生成的主料定額。

　　 刪除所有手工添加的主料定額。

　　 刪除所有輔料定額。

　　 刪除所有材料定額。

　　在材料定額計算界面中，系統通過顏色來區分自動生成的主料定額、手工添加的主料定額與輔料定額。

　　自動生成的主料定額：紅色

　　手工添加的主料定額：藍色

　　輔料定額; 綠色

　　選中一項零件，右擊鼠標，彈出如圖菜單，用戶可手工添加主料信息與輔料信息。

　　圖1-16 右鍵菜單

　　添加主料定額對話框如圖所示。

　　圖1-17 添加主料對話框

　　可以通過瀏覽選取所需要的材料進行相應的計算。添加輔料信息同添加主料信息。
