CAD的計算器在很多教材中鮮有提及，如果用好了它，有時能達到事半功倍的效果，且可以省去很多畫輔助線的步驟。
　　這里來講講CAD中計算器的用法，特別是用于幾何計算方面。
　　下面的每個截圖下面都有一段錄像，講解某個cal的某個函數的用法。
　　幾何計算器是集成在AutoCAD中的一個三維計算程序，可以計算矢量表達式(點、矢量和數值的組合)、實數和整數表達式。在計算中可以使用標準的數學函數，以及用于計算點、矢量和AutoCAD幾何圖形的專門函數。用戶可直接在命令行調用“cal”命令，或在其他命令執行過程中透明地調用該命令('cal)來啟動該計算程序。其計算結果可作為當前AutoCAD提示的輸入或用于為一個AutoLISP變量賦值。

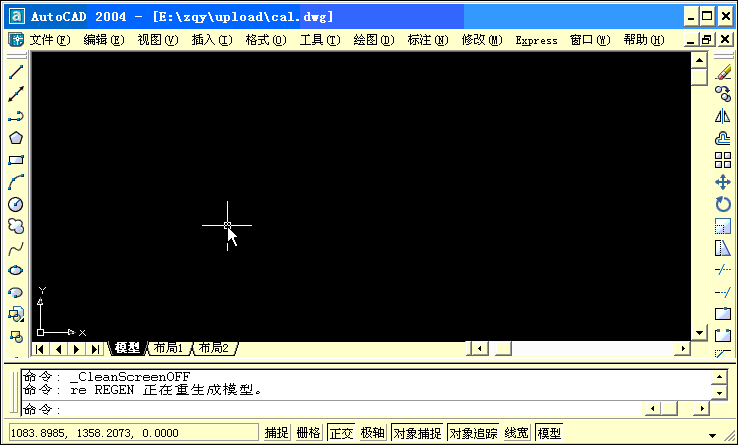

　　法寶一、直接計算表達式
　　通過透明地調用’cal,其計算結果可以為當前輸入值。
　　例如，下面畫樓梯踏步的例子，要畫樓梯踏步高，只需透明調用’cal，
　　'cal >> 表達式: 3000/18
　　3000/18意即3000高的樓層分成18步，這樣畫出來的踏步高是精確的。
　　
　　具體CAL中有哪些函數可以查看CAD幫助。

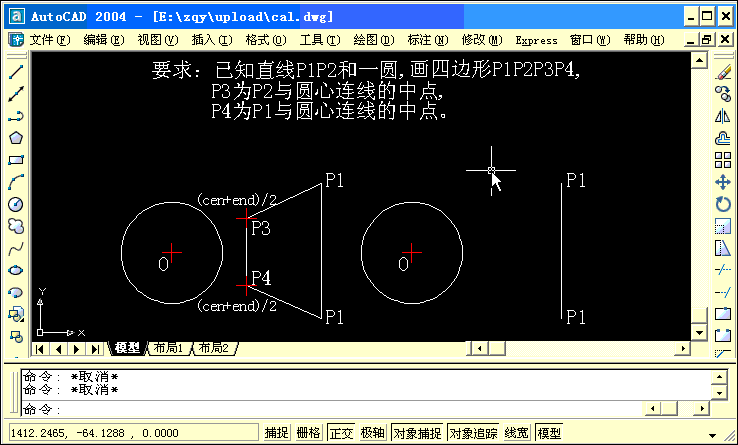

　　法寶二、使用對象捕捉模式
　　CAL函數可以使用CAD對象的捕捉模式來進行表達式的計算。例如：
　　'cal >> 表達式: (end+cen)/2
　　

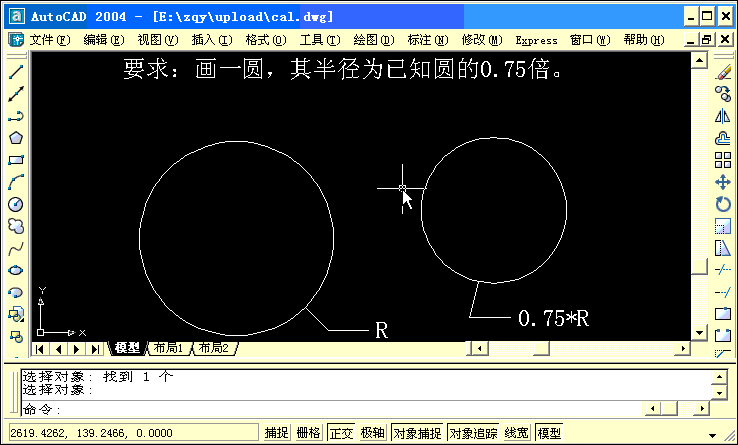

　　法寶三、獲取一個對象的半徑
　　可以用rad函數獲取一個圓或弧對象的半徑。例如：
　　'cal >> 表達式: 3*rad
　　

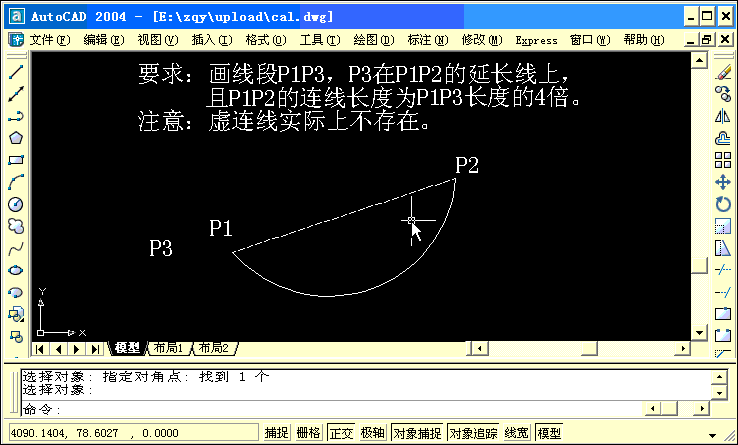

　　法寶四、在一條線上定位一個點
　　可以用pld函數和plt函數在一條線上定位一個點。例如：
　　‘cal >> 表達式: pld(P1,P2,distance) 表示在P1P2兩點的直線上距離P1為distance的點。
　　‘cal >> 表達式: plt(P1,P2,0.3) 表示此點和P1距離為P1P2距離的0.3倍，且在P1P2上。
　　
　　法寶五、獲取一個角度
　　可以用ang函數或取一個夾角。例如：
　　'cal >> 表達式: ang(P0,P1,P2)返回一個頂點為P0 ，起點為P1 ，終點為P2的夾角。
　　
　　法寶六、定位交點
　　利用ill函數可以定位交點。例如：
　　'cal >> 表達式: ill(P1，P2，P3，P4)返回P1P2與P3P4的交點.
　　另外ille 是函數ill(end,end,end,end)的簡寫。
　　
　　法寶七、兩點連線的中點
　　函數mee表示兩點連線的中點，實際是 (end+end)/2的簡寫。例如：
　　'cal >> 表達式: mee = 'cal >> 表達式: (end+end)/2
　　
　　法寶八、與直線垂直的單位矢量
　　函數nee 表示垂直一直線的單位矢量，是函數nor(end,end)的簡寫
　　下面為它的用法的一個例子。
　　
　　法寶九、兩點之間的距離
　　函數dee 表示的是兩點之間的距離，是函數dist(end,end)的簡寫。例如：
　　'cal >> 表達式: dee = 'cal >> 表達式:dist (end,end)
　　

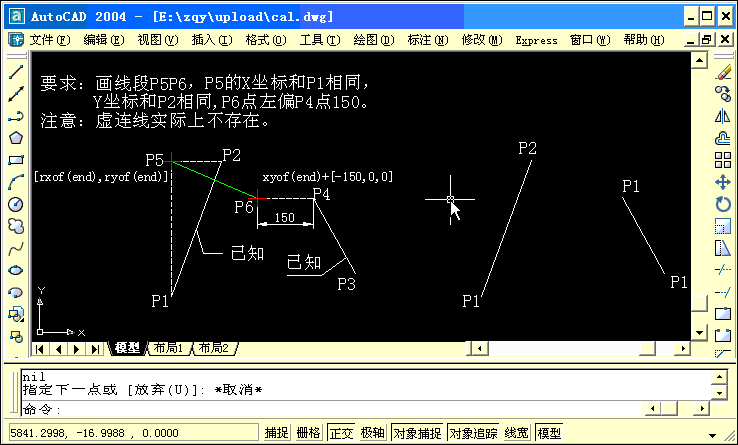

　　法寶十、坐標過濾器
　　xyof(p1) 獲取點p1的X、Y分量，Z分量設置為0.0
　　xof(p1) 獲取點p1的X分量，Y、Z分量設置為0.0
　　rxof(p1) 獲取點p1的X分量
　　其他方向類推。
　　下面是通過坐標過濾器來獲得一條直線的例子。
