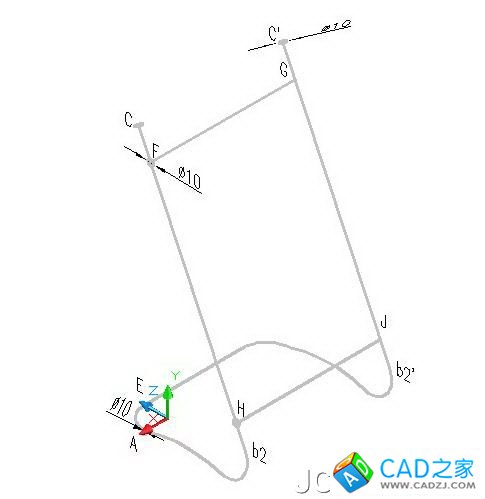

繪制頂部的拉伸圓。

先設置視圖。單擊“UCS”工具欄的“Y”按鈕，指定旋轉角度為-90。

啟用“圓”命令，作圓心在C點，圓半徑為5的圓。

同理，在C’點也作一等半徑圓。AD教程_CAD基礎教程下載 http://m.66xx77.com/

繪制公告牌橫桿的拉伸圓。

旋轉視圖到當前作圖面上。單擊“UCS”工具欄的“X”按鈕，指定旋轉角度為90。

啟用“圓”命令，繪制橫桿的兩個拉伸圓。

繪制底部支架的拉伸圓。

啟用“三點”設置視圖命令，指定新原點為R40圓弧圓心，指定點A為X軸正向，指定點E為Y軸正向。

單擊“UCS”工具欄的“X”按鈕，繞X軸旋轉當前UCS，旋轉角度為 -90。

用“圓”命令畫底部支架的拉伸圓。

5、拉伸實體對象。

啟用“拉伸”命令， _EXTRUDE↙(或單擊“實體”工具欄的“拉伸”按鈕)，選擇上支架的Φ10圓為拉伸對象，選擇“路徑(P)”選項，單擊直線FG。

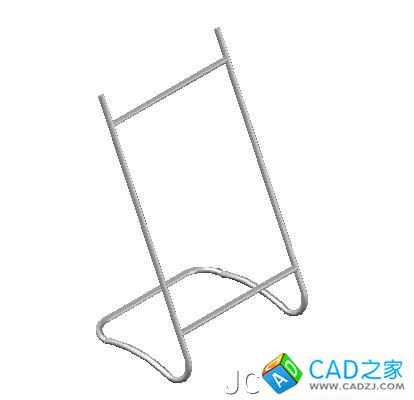

重復此操作，依次拉伸所有框架。

單擊菜單“視圖(V)”→“著色(S)”→“體著色(G)”。

6、繪制頂部小球。

先設置視圖。

啟用“三點”設置視圖命令，單擊C點為坐標原點，單擊點C’為X軸正向，單擊點F為Y軸正向。

繞X軸旋轉當前UCS，旋轉角度為90。

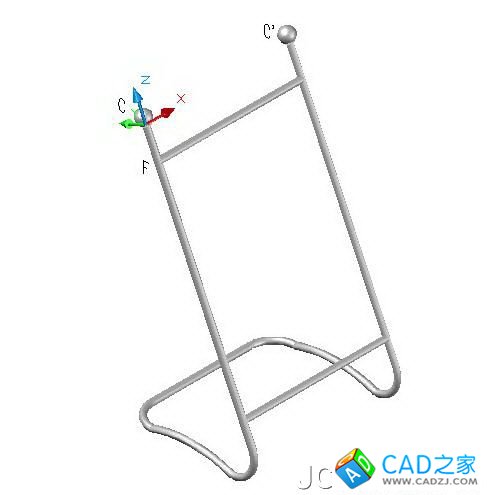

繪制小球。

啟用“球體”命令。球心坐標為0,0,10，球體半徑為12。

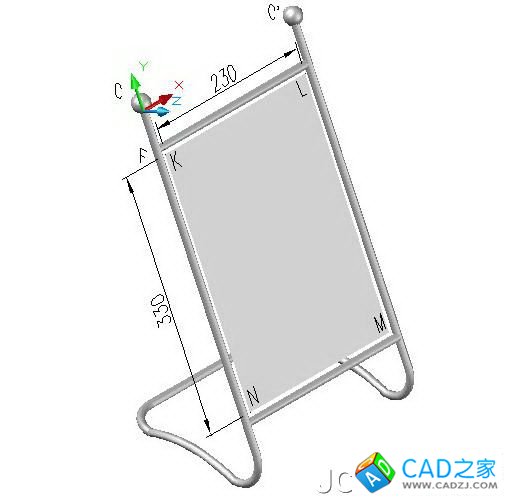

7、繪制公告板。

單擊“UCS”工具欄的“X”按鈕，繞X軸旋轉當前UCS，指定旋轉角度為90。
