CAD中的動態塊是什么？動態塊到底有怎么用？

時間:2012-03-07 09:21:57 來源:未知

AutoCAD 2007版以前圖塊雙擊會進入參照編輯命令，2007版雙擊會進入塊編輯命令，進入塊編輯命令后，會彈出一堆工具欄，這些工具到底有什么用？為什么塊編輯又叫動態塊？怎么樣編輯能讓圖塊動起來，圖塊動起來就有什么作用？

國產CAD浩辰CAD的2012版也推出了2012版動態塊功能，首先為國產CAD的進步感到高興！

在他們的宣傳文檔中嵌入了兩個簡單的動畫，很好地詮釋了動態塊為什么叫動態塊，不妨借用一下。

塊編輯功能給可以給圖塊定義一些參數、動作，參數和動作的配合可以讓圖塊按照自己的需要動起來，此外，還可以通過將多個圖塊放到一個圖塊里，然后設置可見性參數，將多個圖塊合成為一個圖塊。

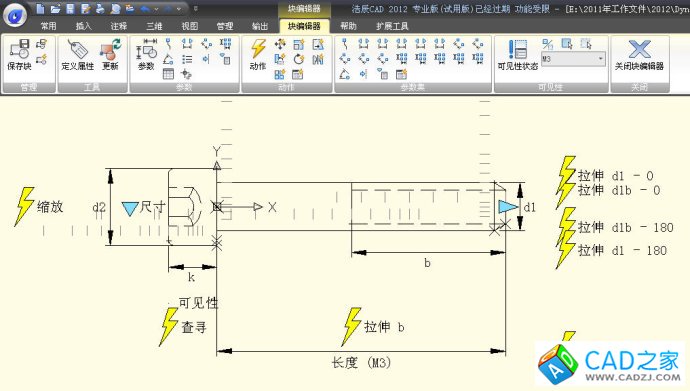

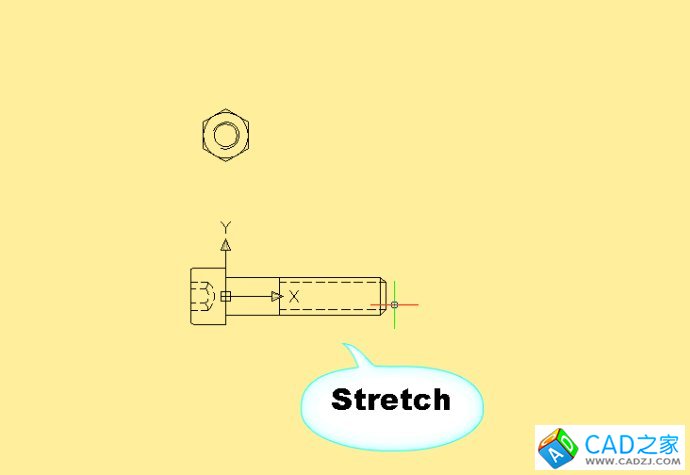

動態塊定義的關鍵是合理設置參數和動作，讓圖塊按我們的需要進行變化。下面是一個螺釘的動態塊，通過設置線型參數和拉伸動作的配合，可以改變螺釘的長度。此外通過參數和查詢動作配合，可以通過調整螺釘的型號。

怎么樣，很方便吧，一個圖塊就可以派生出數十個圖塊，怎么樣，很好吧。

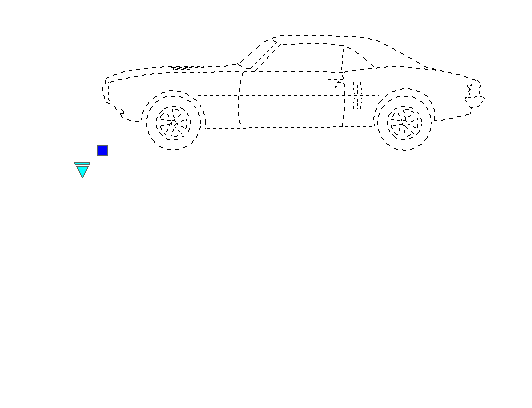

我們再來看看可見性能做什么？看看下面的例子，我們可以把好多圖塊放到一個圖塊里，例如將不同類型汽車的不同視圖放進一個圖塊，然后設置一個可見性列表，插入圖塊后根據需要在列表中進行選擇。

看過上面兩個動畫知道為什么叫動態塊了吧！怎么樣！很不錯吧！

先定義普通塊，雙擊就可以進入動態塊編輯。定義動態塊確實比定義普通塊要復雜多了，但千萬不要對動態塊那一堆按鈕所嚇倒，找一兩個實例教程的話跟著做一做，也很容易就學會了，孰能生巧，多用幾次就不覺得復雜了。

動態塊視頻：
