CAD圖如何導入Visio

時間:2012-03-29 09:31:31 來源:未知

雖然CAD是工程畫圖的一個利器，但對于非專業工程人員來說，用它做工程圖的簡單修改還行，但做家具布局等則顯得非常費勁，不如Visio操作靈活，但如何將工程CAD圖導入Visio中呢，以省去重新繪制工程圖的麻煩。

     Visio中可以通過使用“文件”菜單上的“打開”命令將不同格式的圖形文件導入到Visio開始新的繪圖。
Visio支持以下圖形文件格式：
  • AutoCAD 繪圖文件格式（.dwg、.dxf）
  • 壓縮增強圖元文件 (.emz)
  • 增強型圖元文件 (.emf)
  • 圖形交換格式 (.gif)
  • JPEG 文件交換格式 (.jpg)
  • 可移植網絡圖形格式 (.png)
  • 可縮放的矢量圖形繪圖（.svg 與 .svgz）
  • 標記圖像文件格式 (.tif, .tiff)
  • Windows 位圖 (.bmp, .dib)
  • Windows 圖元文件 (.wmf)
   步驟：
  1. 在“文件”菜單上，單擊“打開”。
  2. 在“文件類型”框中，單擊要導入的文件的文件格式。
  如果該文件格式未被列出，則表示 Visio 沒有該格式的文件篩選器。嘗試以 Visio 能夠打開的格式保存文檔。

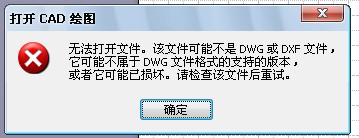

    注意：Visio2007版只能導入AutoCAD2002年以前版本的dwg和dxf文件，如果現在使用的是AutoCAD2010版的，一定要用另存的方式，轉存為2000或2002版的dxf文件，否則可能導入失敗。另，經試驗，僅適用dxf格式導入成功，dwg文件仍未導入成功。

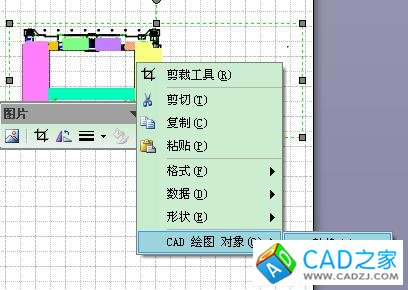

  3. 導入到Visio中只是一幅圖片，如果要在Visio中能對各元素進行編輯，則需要采用“轉換”功能，方法如下：用鼠標右鍵點擊圖片，下拉菜單中“CAD繪圖對象”中選“轉換”，則將CAD圖轉為可在Visio中編輯的圖了。
