AutoCAD完成圖形的繪制后，在進行圖案填充操作時發現圖案填充命令不能執行.

因分析：

原因一：這可能是由以下兩種原因造成的。原因一是執行“圖案填充”命令后，要填充的區域沒有被填入圖案，或者全部被填入白色或黑色。出現這些情況，都是因?yàn)?ldquo;圖案填充”對話框中的“比例”設置不當。要填充的區域沒有被填入圖案，是因?yàn)楸壤^(guò)大，要填充的圖案被無限擴大之后，顯示在需填充的局部小區域中的圖案正好是一片空白，或者只能看到圖案中的少數零星的局部花紋。反之，如果比例過小，要填充的圖案被無限縮小之后，看起來就像一團色塊，如果背景色是白色，則顯示為黑色色塊，如果背景色是黑色，則顯示為白色色塊，這就是前面提到的全部被填入白色或黑色的情況。

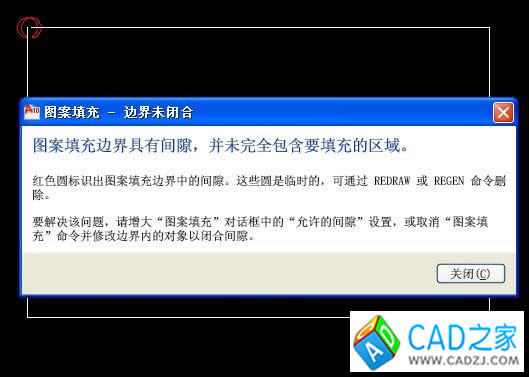

原因二：提示“圖案填充邊界未閉合”，并以紅色線圈標記未封閉的位置，如圖所示；

這說明，圖形不是封閉的區域是不能進行圖案填充的。

解決方法：

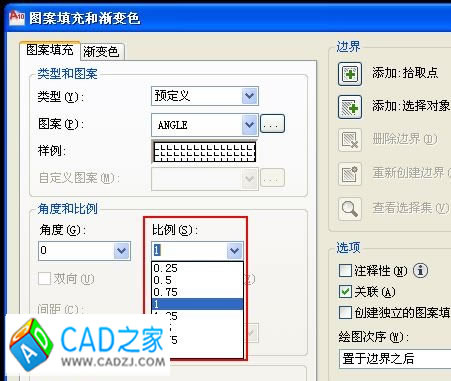

對于第一個原因，在“圖案填充”對話框的“比例”中調整適當?shù)谋壤蜃蛹纯桑缦聢D所示；對于第二種原因，只要重新看一下圖形的封閉性就可以了。
