圓形中間的S形是怎么畫出來的

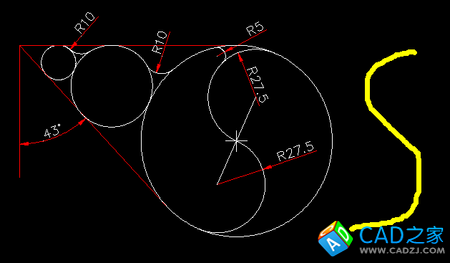

R27.5那兩個圓的直徑與大圓的直徑應呈一定的角度就好畫了，我選擇與中心直徑呈30度角。
具體步驟：1、將輔助線畫出來，然后畫半徑是55的大圓（相切、相切、半徑），依次畫兩個小圓（3P方法（3點定圓）與兩條邊線和圓同時相切）。
2、畫一條與大圓直徑（110）呈30度角的直線，首尾與大圓相交。然后畫兩個圓弧，圓心為這條30度角直徑的1/4,剩下的就不用說了。
