我們之前講過如何把CAD的圖片導成jpg的格式，然后插入到你編輯排版的圖片中。但是它有兩個缺點：1、不夠清晰；2。背景是白的而不是透明的，插入到有背景色的圖片中很難看。今天就來教大家如何把CAD圖無縫嵌入你所編輯的圖片中。準備好了么？
-
首先打開你要導出的CAD圖片，我們這里以一個剖面圖為例。
-
（以CAD2010為例，其余版本參考本版本）“左上角紅A”-“輸出”-“其它格式”
-

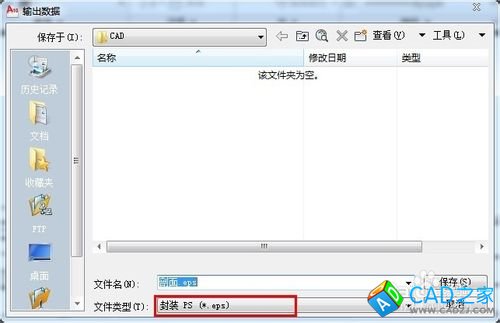

文件類型處選擇封裝ps，即eps的格式文件，然后保存。這樣你就可以得到一個EPS格式的文件了。
-

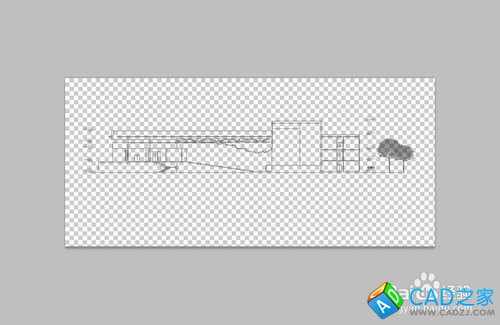

打開你剛才導出的eps文件。在彈出的對話框中選擇分辨率，一般我們選擇1440作為分辨率，然后進入。
-

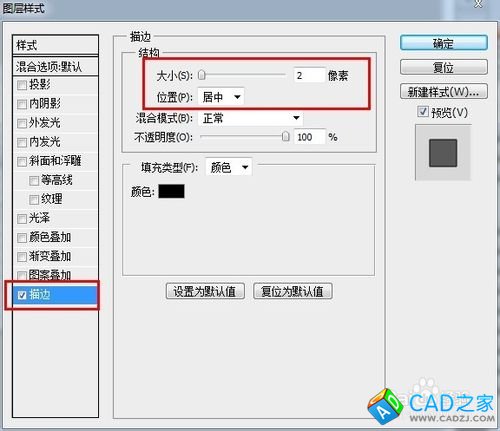

單擊鼠標右鍵，“混合選項”-“描邊”-如圖調整參數最佳。
-
你就得到了一張描邊完成的圖了，你可以向里面添加一些字，比如如果標高沒有寫，可以用CAD中的“T”進行標注等。
-

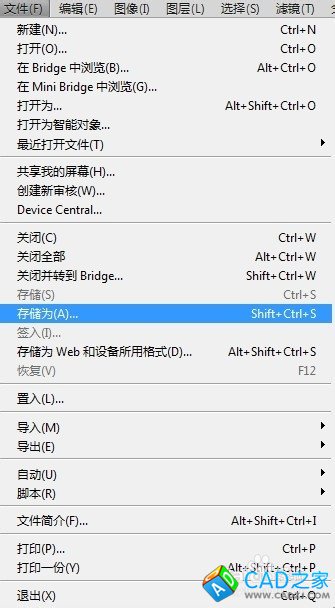

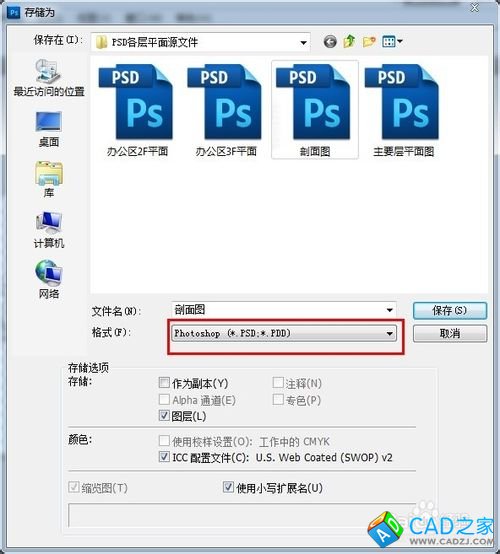

“文件”-“儲存為”-psd格式的文件，確定導出。
-

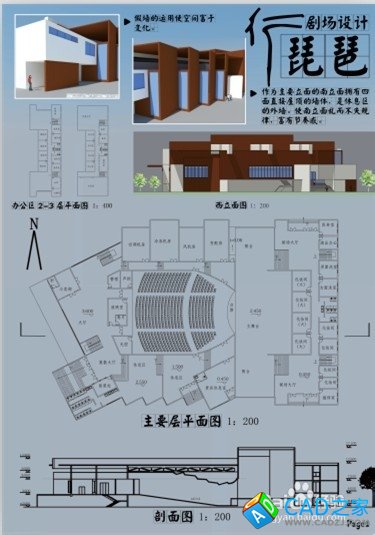

你現在得到了一個PSD格式的文件，這個就是我們所說的最終成品圖了。你可以通過Indesign的“置入”將它插入到你的圖片中。大功告成！如圖的幾張平面圖就是按照講授的方法插入的。（InDesign不會用的有教程）
