在CAD中有些填充只是示意性的，比如用于表示剖面、材質等，但有些填充可以直接用于表示實物，比如地板磚，甚至有些設計人員會考慮按照實際地磚的尺寸來設置填充的比例，而且希望能將尺寸標注出來，但填充似乎無法捕捉，因此有人提出了這樣的問題：填充圖案能精確標注出來嗎？

答案當然是肯定的，填充是可以標注的，可以精確標注的關鍵是捕捉。實際上，無論是AUTOCAD或是浩辰CAD，都支持填充的捕捉，但由于填充的捕捉會影響性能和干擾其他對象的捕捉，默認狀態下填充捕捉被關閉。

輸入OP命令，打開”選項“對話框，進入“繪圖”選項卡，我們可以看到對象捕捉選項中“忽略填充圖案對象”選項是被勾選的，單擊取消此選項，如下圖所示。

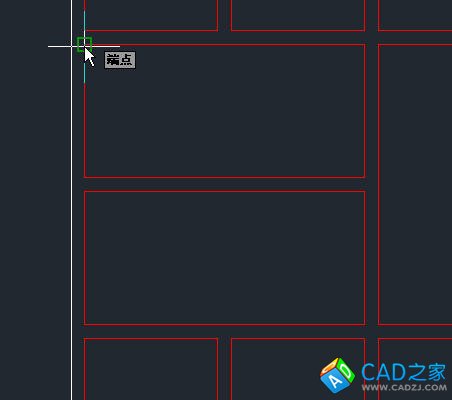

取消此選項后，我們就可以捕捉并對填充進行標注了，如下圖所示。

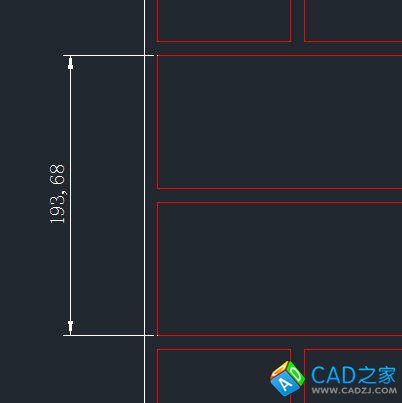

捕捉填充線的端點并標注后的效果如下圖所示。

捕捉和標注都沒有問題了，但我們知道填充的尺寸是由填充單元定義和比例決定的，如果填充定義是非常規整的尺寸，填充尺寸可以很精確地控制，直接標注就可以解決問題。如果填充單元定義的尺寸不規整，就比較難于控制尺寸，這種情況也只能將比例調整到大致合適，然后通過ED去手動修改標注的尺寸值了。
