"ALIGN "簡化命令“al”

使用一對點

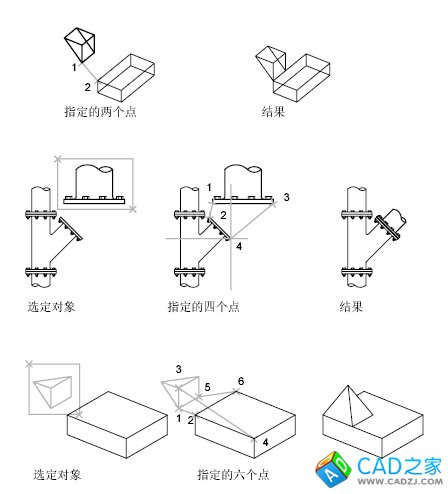

指定第一個源點: 指定點 (1)

指定第一個目標點: 指定點 (2)

指定第二個源點: 按 ENTER 鍵

當只選擇一對源點和目標點時，選定對象將在二維或三維空間從源點 (1) 移動到目標點 (2)。

ALIGN 使用兩對點

指定第一個源點: 指定點 (1)

指定第一個目標點: 指定點 (2)

指定第二個源點: 指定點 (3)

指定第二個目標點: 指定點 (4)

指定第三個源點: 按 ENTER 鍵

根據對齊點縮放對象 [是(Y)/否(N)] <否>: 輸入 y 或按 ENTER 鍵

當選擇兩對點時，可以在二維或三維空間移動、旋轉和縮放選定對象，以便與其他對象對齊。

第一對源點和目標點定義對齊的基點 (1,2)。第二對點定義旋轉的角度 (3,4)。

在輸入了第二對點后，系統會給出縮放對象的提示。將以第一目標點和第二目標點 (2,4) 之間的距離作為縮放對象的參考長度。只有使用兩對點對齊對象時才能使用縮放。

注意如果使用兩個源點和目標點在非垂直的工作平面上執行三維對齊操作，將會產生不可預料的結果。

ALIGN 使用三對點

指定第一個源點: 指定點 (1)

指定第一個目標點: 指定點 (2)

指定第二個源點: 指定點 (3)

指定第二個目標點: 指定點 (4)

指定第三個源點: 指定點 (5)

指定第三個目標點: 指定點 (6)

當選擇三對點時，選定對象可在三維空間移動和旋轉，使之與其他對象對齊。

選定對象從源點 (1) 移到目標點 (2)。

旋轉選定對象（1 和 3），使之與目標對象（2 和 4）對齊。

然后再次旋轉選定對象（3 和 5），使之與目標對象（4 和 6）對齊
