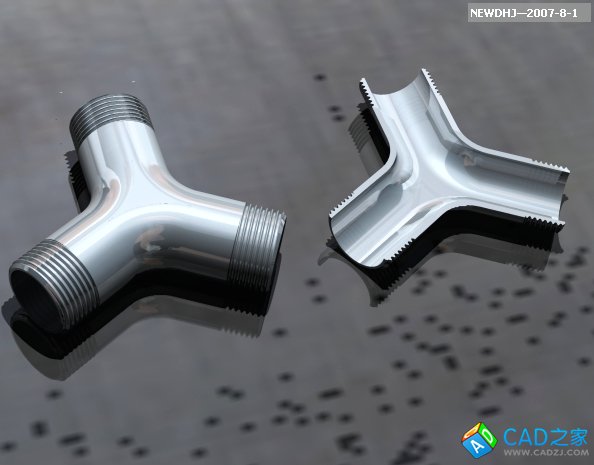

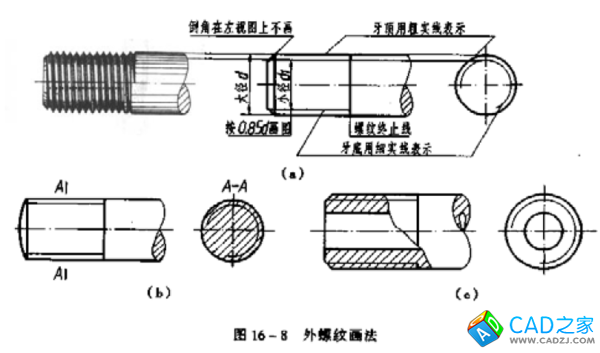

外螺紋的畫法應按國家制圖標準要求去畫與標注(見圖)，如需要畫成你照片的實樣，則宜用Solidworks、ProE或UG等三維制圖軟件去畫，以Solidworks為例，先建個圓柱體，并在其一頭外徑作一螺旋線，并按螺旋線切去一三角形以形成螺紋，并按旋轉排列列陣成三個均等三個柱體，再圓角成你要求的形狀后，采用挖空到實際零件，至于右邊的半剖，只要按點下工具鈕上的半剖顯示即可。
CAD管道外螺紋怎么畫（完整的以及剖開的）的說明
