我們在用cad的時候，尤其是做農村住宅布局的時候，經常需要核查規劃區范圍是否占用基本農田，那么如何在劃定規劃范圍線的時候就避免將基本農田圈為規劃區呢？這就需要我們把土地利用規劃圖一般是圖片或者位圖形式，插入到cad中，如何順利插入呢？這里介紹步驟
-

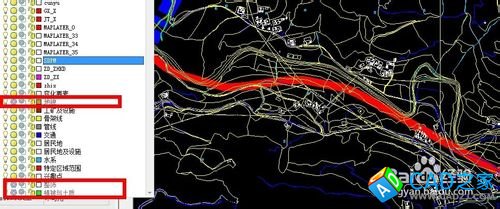

打開cad，對cad進行整理，將暫時不需要的冗余元素進行凍結命令，以提高電腦運行速度，留下重要的標志性元素，如道路、河流、建筑物等！
-
-

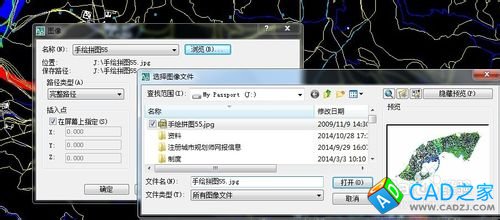

點擊cad菜單欄，找到插入命令，點擊選擇“光柵圖像參照”選擇要插入的圖片位置，點擊打開，ok。
-
出現的對話框，其它動作不需要操作，若是cad文件，則會在另外一篇中介紹。

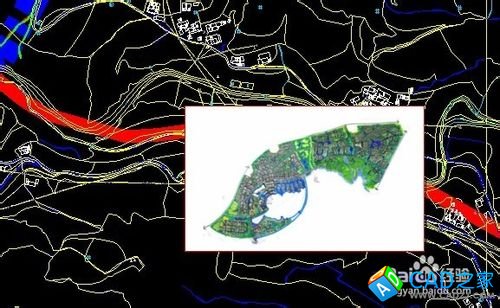

點擊確定，在cad文件里任意指定位置，將圖片插入到cad里。
-

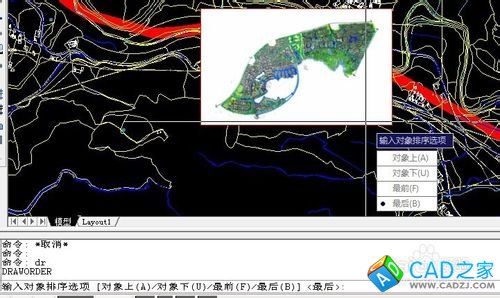

這里是關鍵，執行dr命令，將圖片沉入cad文件下，找到圖片和cad文件共同的元素比如河流或者道路，選擇其中一個點，首先使其點對齊。
-

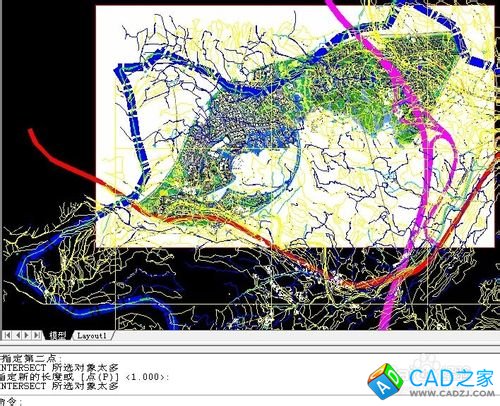

對圖片進行sc操作，即放大，縮小，關鍵是要參照縮放，并圍繞我們剛才對齊的基點作為基本點進行放大縮小動作，直至，河流線型、寬度基本對齊為好，必要時需要進行ro操作，即進行轉動方向微調，關鍵也是要參照（R）微調。
-

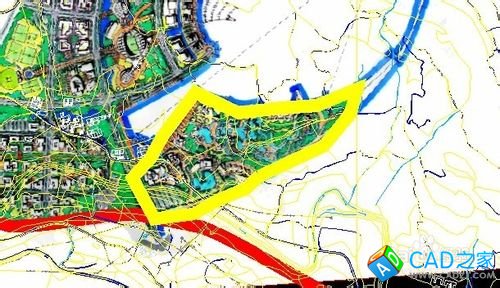

對比圖片和cad對cad進行微調，使其范圍線符合圖片紅斑不占用基本農田為準要，進行詳細勾選！所有，圖片和cad文件只是示意，涉及地形圖保密問題，請大家按照實際工作需要進行練習，完畢。
