有時候畫機械圖，需要畫齒輪，cad沒有畫齒輪的模型，因此畫起來挺費勁，這里教大家運用“環形列陣”的命令畫齒輪。
-

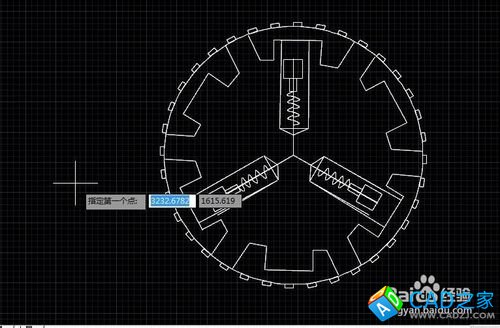

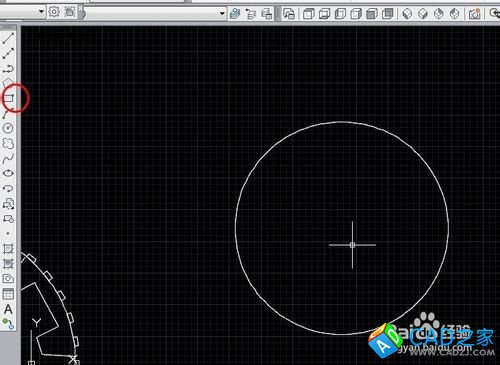

首先畫一個圓。用畫圓的命令畫。
-
-

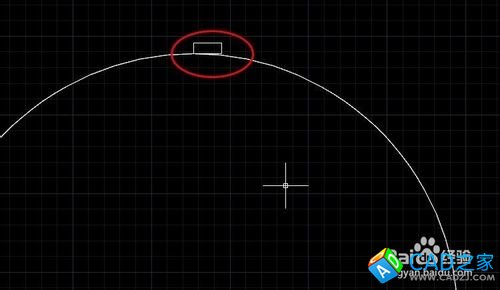

在圓的切點出畫一個長方形，長方形邊的中點要與遠的切點相重合。
-

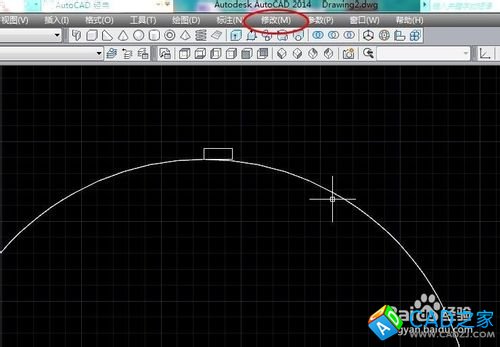

在菜單欄點擊“修改”命令，下拉菜單找“列陣”命令，然后點擊“環形列陣”
-

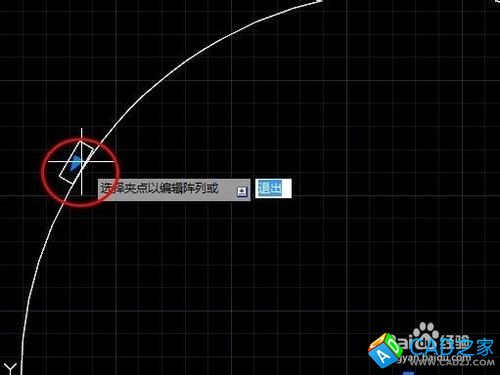

點擊小長方形出先的箭頭，這個箭頭是編輯修改環形列陣用的，可以修改角度，間距等參數。
-

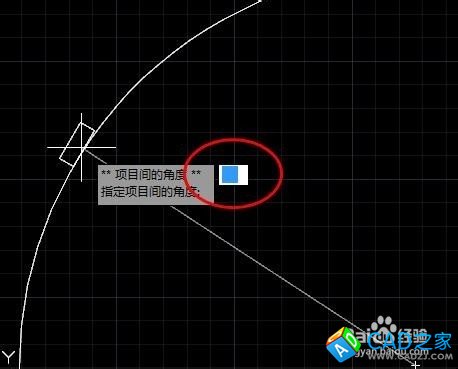

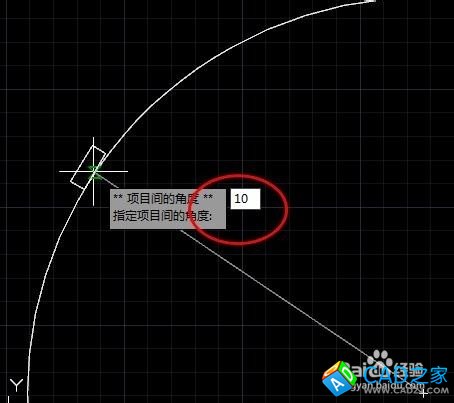

在輸入角度的框里輸入10，10代表每個長方形的間隔角度，越大畫出來的長方形就越稀。
-

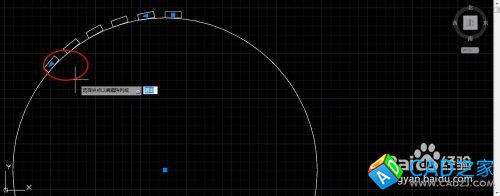

參數調好后，左鍵點擊箭頭不放，繞圓轉一圈即可畫出。
