如果一個圓弧半徑很大，在圖上標注半徑時尺寸線很長，這樣就不是很美觀，這里就用到折彎標注。



1.  點擊折彎標注命令，也可以點擊標注下拉有個折彎，或者也可以輸入DJO回車，執行折彎標注。
2.
3.
4.
5.

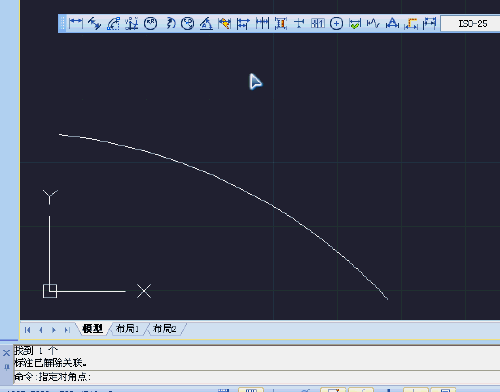

    如圖示有個半徑很大的圓弧，點擊折彎命令。然后點擊圓弧，這時提示點擊圖示中心位置。




6.

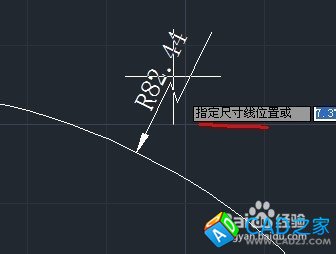

    點擊中心位置后，指定尺寸線位置。鼠標點擊合適的位置確定尺寸線。


7.

    然后指定折彎位置，就是鼠標點擊哪里，折彎部分就確定在那里。


8.

   以下是動態圖，希望對你有幫助，祝您學習愉快！
