橢圓形與圓形的區別是前者是扁形，而后者是圓形，在CAD中設計的橢圓要么是水平的，要么是垂直的，本節教程講解：如何用CAD2015繪制帶有角度的橢圓形；
-
本節經驗講解的命令有兩個，一是橢圓形，二是旋轉指令；以下是其定義；
-
-
-
先按下圖繪制兩條中心線；（在設計圖形時，一定要養成繪制中心線的習慣）
-

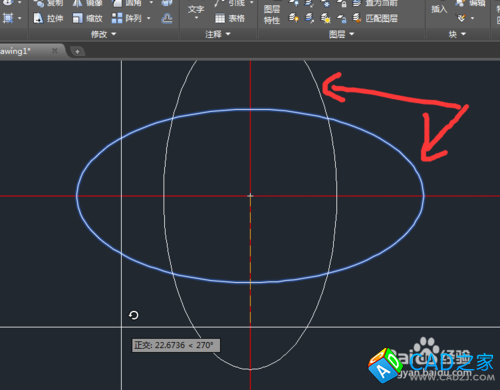

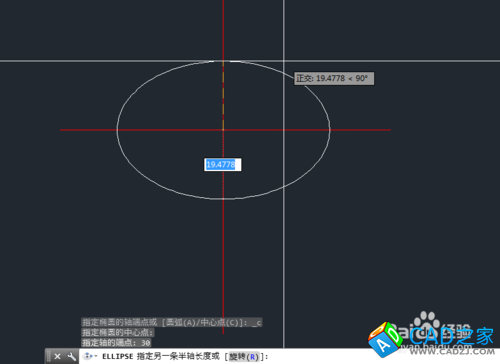

單擊橢圓命令，以中心線的交點為圓心，繪制橢圓，先輸入長半軸尺寸，然后輸入短半軸尺寸；
-

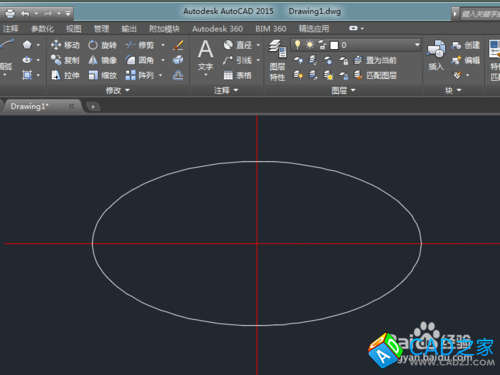

在橢圓的各參數輸入完成后，其規則圖形如下；
-

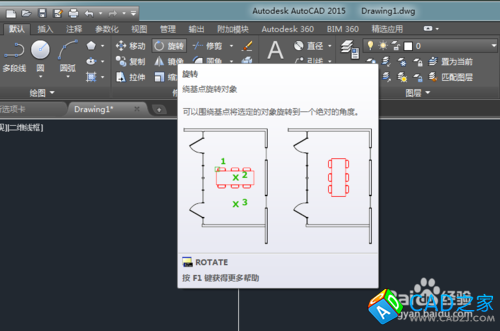

為了讓橢圓帶有角度，還需要使用旋轉指令，單擊旋轉，以橢圓的圓心為旋轉點，然后輸入其角度；
-

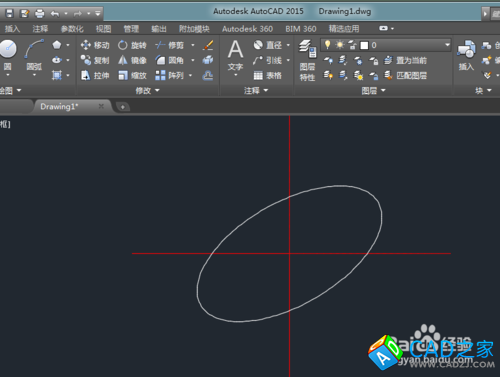

在執行完旋轉命令后，我們得到的帶有角度的橢圓如下圖；（如想保留原先的水平橢圓，需要在為橢圓輸入旋轉角度前，根據提示輸入旋轉復制）
-
設計技巧：
在繪制圖形的過程中，有時候?yàn)榱诉_(dá)到某一效果，需要采用多個命令組合才能完成。
