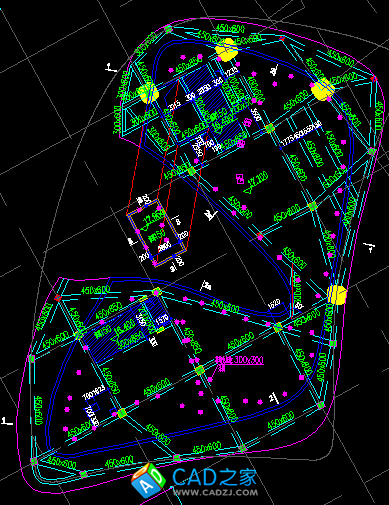

如圖，測量它的面積怎么測？圖形是一個整體無法單獨選中
方法如下，請參考：
1、將需要測量區域的邊界線條（包含直線、圓弧、曲線），使用PE命令（執行后選 J ）將其連接成一個整體封閉的環，注意各線條的連接處一定要點對點，不能有未連接或多接頭的情況，否則無法連接，如果真是這樣，請逐點放大檢查，直至完整。
2、用AREA命令O選項，選擇剛生成的封閉環，CAD會在命令欄中給出封閉環的周長、面積
