所在的實習設計院我看前輩們都是用PKPM的計算結果來畫梁板柱的施工圖。也稍微教過我畫梁板柱的圖，我大概也知道根據PKPM算出的數去配和畫圖，但是都是他們把計算結果的圖給我，然后我套在cad圖上畫 之后再把計算結果那張 各種數字的圖刪了。

到我自己出圖的時候呢我就不明白了，為什么不用PKPM的出圖功能呢？ 用“畫結構施工圖” 自動計算板配筋，然后點逐間布筋，PKPM不就自動給畫好了嗎，然后出圖就可以了吧。還有梁柱，PKPM的配筋圖也有自動生成的。 我看過好多人說不用他這個功能是一因?yàn)楸磉_(dá)方法有問題，跟正常圖集規范要求的表達方法不一樣，還得改。但是我看了一下改起來好像比自己再畫要簡單的多啊，可能每個人習慣不同我就可能更習慣去改。但是請問PKPM的自動生成梁板柱的配筋除了在表達上有問題，在計算上是可用的嗎？是不是因?yàn)樗詣?dòng)配的筋也是跟我們自己手配的畫差距很大所以才不用的呢？

另外 我是否可以利用建筑圖紙來改呢？還是完全從空白檔去自己從頭重新畫所有的東西呢？有了調整好的模型和計算結果 后，如何去畫施工圖？

對于一些設計新手來說，軟件上的操作難免會遇到一些小”尷尬“，其實有些都是有技巧可言的，本期布丁搜集整理了”pkpm轉cad的8個小問題整理“不足之處還請大家指正！

⑴關于PKPM圖轉CAD圖鋼筋符號不能顯示問題的解決

問題原因：字體文件的問題

解決方法：只要把*:PKPMCFG（*:為你的安裝盤）中地Txt.shx和Hztxt.shx 兩個文件copy到CAD安裝目錄下的surport目錄里即可。

⑵對于復雜的建筑圖可以直接把建筑圖轉換到PKPM建模計算

正確的方法是：  雙擊PMCAD界面中的"C AUTOCAD平面圖向建筑模型轉換"：選擇主菜單中的“打開DWG圖",然后選擇要轉換的CAD圖，打開之后在右邊菜單中分別選擇你建模需要的柱子和軸網等并在圖中分別選出后可以點“顯示選出”檢查無誤后選擇“轉換為建筑模型數據”之后就可以返回建模了。

可能我說的不夠清楚，大概過程就是這樣，其實你自己打開"C AUTOCAD平面圖向建筑模型轉換"之后完全可以自己摸索轉換方法。 在轉換建模時強烈建議你只轉換柱子和軸網，墻和梁等要返回建模時在加上，不然很容易出現轉換偏差。   如果你是用天正做得建筑圖，圖層分離明確可以這樣轉換：

1：點開天正建筑或結構，OPEN一個建筑平面圖或自行繪制軸網（軸線自動歸位一個圖層,若使用CAD,需要建一個圖層）

 2：按需要繪出柱子和梁以及其他構件的位置（注意每個構件的圖層與TchDwg中要求的構件圖層對應,若嫌麻煩,只要軸線和立柱好了）

3：輸入命令appload，加載TchDwg.arx

4：在彈出的操作對話框中，選中天正，以及其他參數。

5：運行PKPM調出已經建好的模型標準層，對不滿意的地方再進一步修改和加標準層及設置PKPM自身參數

另注意:從cad里面轉換過來的模型有個“缺陷”：第一次進去的時候預覽不到模型； 進去pm界面之后必須按 F6 或者按“全屏按鈕”才能看到模型。

對于復雜的建筑圖可以直接把建筑圖轉換到

PKPM

建模計算

正確的方法是：

雙擊

PMCAD

界面中的

"C AUTOCAD

平面圖向建筑模型轉換

"

：

選擇主菜單中的

“

打開

DWG

圖

",

然后選擇要轉換的

CAD

圖，打開之后在右邊菜單中分別選擇你建模需要的柱子和軸網

等并在圖中分別選出后可以點

“

顯示選出

”

檢查無誤后選擇

“

轉換為建筑模型數據

”

之后就可

以返回建模了。

可能我說的不夠清楚，

大概過程就是這樣，

其實你自己打開

"C AUTOCAD

平面圖向建筑

模型轉換

"

之后完全可以自己摸索轉換方法。

在轉換建模時強烈建議你只轉換柱子和軸網，

墻和梁等要返回建模時在加上，不然很容易出現轉換偏差。

如果你是用天正做得建筑圖，圖層分離明確可以這樣轉換：

1

：

點開天正建筑或結構，

OPEN

一個建筑平面圖或自行繪制軸網

（軸線自動歸位一個圖層

,

若使用

CAD,

需要建一個圖層）

2

：按需要繪出柱子和梁以及其他構件的位置（注意每個構件的圖層與

T

chDwg

中要求的構

件圖層對應

,

若嫌麻煩

,

只要軸線和立柱好了）

3

：輸入命令

appload

，加載

TchDwg.arx

4

：在彈出的操作對話框中，選中天正，以及其他參數。

5

：

運行

PKPM

調出已經建好的模型標準層，

對不滿意的地方再進一步修改和加標準層及設

置

PKPM

自身參數

另注意

:

從

cad

里面轉換過來的模型有個

“

缺陷

”

：第一次進去的時候預覽不到模型；

進去

pm

界面之后必須按

F6

或者按

“

全屏按鈕

”

才能看到模型。

(3)PKPM的出圖如何轉換成CAD的圖

解決方案：

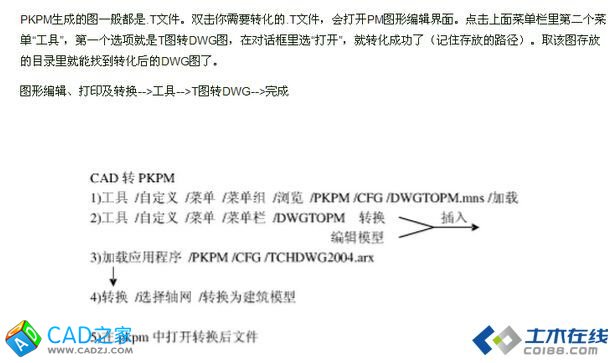

T文件，第一個選項就是T圖轉DWG圖。圖形編輯。雙擊你需要轉化的，會打開PM圖形編輯界面。取該圖存放的目錄里就能找到轉化后的DWG圖了PKPM生成的圖一般都是.T文件，就轉化成功了（記住存放的路徑），在對話框里選“打開”。點擊上面菜單欄里第二個菜單“工具”

(4)天正畫的建筑圖轉成.t圖后門變形了，還有標注有小數點了

解決方案:命令行鍵入dimdec回車后輸入0即可消去小數點

（5）將PKPM的文件轉成CAD文件編輯時，鋼筋代號都變?yōu)?ldquo;？”，請問該如何處理？

解決方案：將cfg目錄里的字體文件txt.shx和hztxt.shx拷貝到cad的fonts目錄里，重新啟動。

（6）在CAD中如何注寫鋼筋代號？

解決方案：一級鋼筋為：%%c或者%%130 ; 二級鋼筋為：%%131

（7）PKPM的T圖轉換為DWG格式以后CAD用什么字體?

解決方案（3個參考）

第一種方法，直接將PKPM中CFG的txt.shx以及hztxt.shx字體copy到CAD的font里面，將同名的文件覆蓋掉。以前cad里面特殊符號的定義也遵從pkpm里面的原則。

第二種方法，是將是進行shx字體的編譯，具體的編譯原理我還不大清楚，所以只做簡要介紹。

1.下載SHX Viewer軟件，可以查看在cad中輸入代碼后所顯示的符號。

2.用Viewer軟件打開PKPM CFG里面的txt.shx，然后另存為同名的txt.shp，此文件可以用記事本編輯。
3.打開此文件，刪除頭兩行，否則后面的步驟無法進行。PKPM里面一般用%%130-135定義鋼筋符號，在shp里面對應的就是*130-*135。找到此段后復制備用。

4.用Viewer軟件打開CAD里面的txt.shx，存為shp格式，同樣要去掉頭兩行。然后將第四步復制的段落copy到CAD里面的txt.shp中。
5.完成修改后，在cad中用compile命令將cad里面的txt.shp轉換成txt.shx。你就可以用%%130-135來定義和顯示鋼筋符號。

此兩種方法都是txt.shx字體，折線比較多，不夠圓潤。所以你可以將cad里面你認為好看的字體進行同樣的修改，但我試了幾種字體，沒有完全成功，不得其解。因?yàn)槲也欢胹hx的編譯原則，網友們可以探索一下。

第三種方法，對于不使用TSSD的網友來說比較實用，就是將tssd里面的shx字體copy到cad里面。使用cad的時候用tssd字體替換txt.shx就可以了，字體比較圓潤美觀。

（8）PKPM梁平法施工圖轉成CAD后，怎么修改鋼筋，修改的要求和要達到的目的是什么？

解決方案：鋼筋修改主要是調整不合理鋼筋并檢查配筋面積是否足夠，PKPM生成的梁鋼筋主要問題有

1、鋼筋直徑過大，導致水平錨固長度不足，尤其是次梁梁端。

2、配筋面積不夠，對照SETWE配筋面積檢查梁配筋。

3、鋼筋較多時，鋼筋間距太小，導致施工困難

2015-11-9 15:51 上傳

下載附件 (31.63 KB)



（11）如何能夠?qū)?a class="relatedlink" target="_blank">cad圖紙簡單的轉換到PKPM模型中

解決方案：如果你還是在pkpm里一根線一根線的建模，那明顯你已經落伍了,個人認為最快的的方法是用pkpm從cad中導入模型,以winXP、 pkpm2005 、天正2006、CAD2004（所用的軟件）為例,具體介紹如下哦:

1),在cad 工具欄中點 加載應用程序 加載pkpmcfgtchdwg.arx（2000） ,加載后應該會出現一條pkpm的工具欄, 工具欄中的第三項即為 將dwg文件轉換為pkpm模型文件 ,點第三項會出現一對話框，點取相應的軸線層，墻層，柱層等，即可,此時可將標準層一個一個地進轉換.

2)轉換后，打開pkpm進入開始在cad中所設pkpm工作目錄，按Tab健查找文件名,沒改的話就是aa.jwn拉.

3)進入后便可看到相應的模型，此時你可能會發現，各標準層并不在同一位置上，所以你應進行調整,方法如下:找到一個參考點,如絕對坐標(0,0)，先在一標準層上運行畫軸線命令 L ,輸入!0,0,即找到坐標原點，然后在模型中找一個有代表性的點將模型移過去對齊，其余各層同樣用此方法，檢查一下，模型應該是對齊了．

對于高版本，其實也差不多，只不過沒有那個工具條，但是有個 轉換 菜單可以實現，按部就班選擇點取軸線點取柱點取墻，然后轉換為建筑結構模型就可.

進入模型，即可根據建筑圖進行細部調整，一般模型到最后會出現以下情況，可分別進行處理:
1，結點間距少于最小間距，此時有三種方法去掉此信息，1),將最小結點距離調大，在 網絡生成 中 結點距離 中可進行調動 ,一般調動不要超過300.2)強制進行結點合并，即將少于最小距離的點移到同一位置，在 網絡生成 中 結點對齊
中系統自動生成,此時后果是可能出現折梁，根據情況看合不合適拉.3),將不對齊的結點手工對齊．
希望大家能學會哦，寫的好象蠻復雜其實很簡單的，只要認真實驗一次基本就可以搞頂拉！
