圖紙中的圖線是不能交叉的，如果交叉，可用打斷命令，打斷某一條線，但是也可以使用“繪圖”菜單中的“區域覆蓋”。

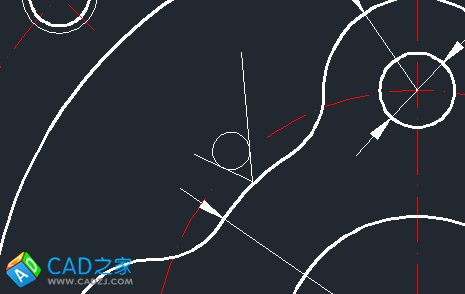

下圖的點劃線和表面粗糙度重合是不允許的。

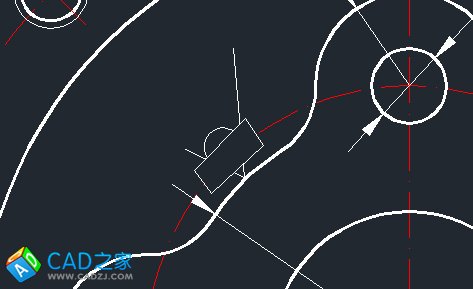

用“區域覆蓋”，命令是WIP，畫出覆蓋的區域，這區域把點劃線和表面粗糙度都覆蓋了。
再次使用區域覆蓋命令，選擇“邊框F”，選擇“關閉邊框OFF”，邊框就不見了。

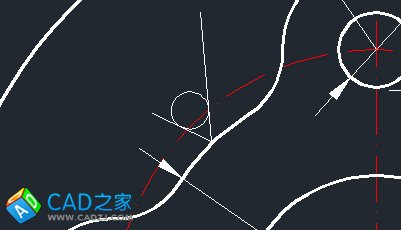

最后用DRAWO命令把表面粗糙度符號置于最上面，跳到覆蓋的上面來。
如何用“區域覆蓋”消除圖線的交叉
