cad畫建筑平面圖時都要進行尺寸標注，但是進行尺寸標注時往往不符合要求造成圖紙錯誤。今天小編來教大家如何進行尺寸標注。

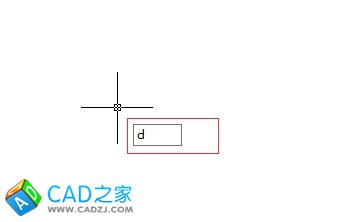

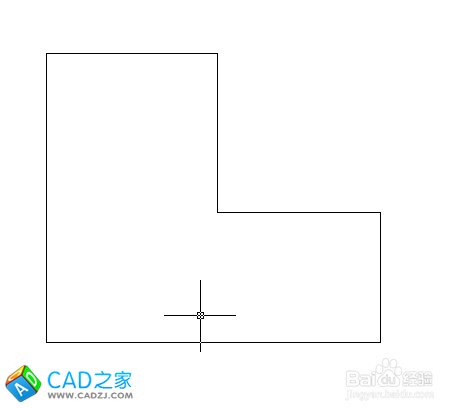

第一步，畫好平面圖后，在命令行輸入“D"命令敲回車。

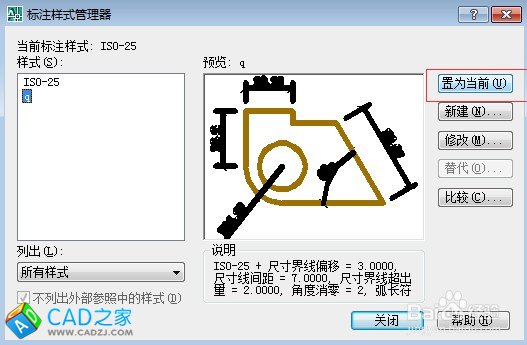

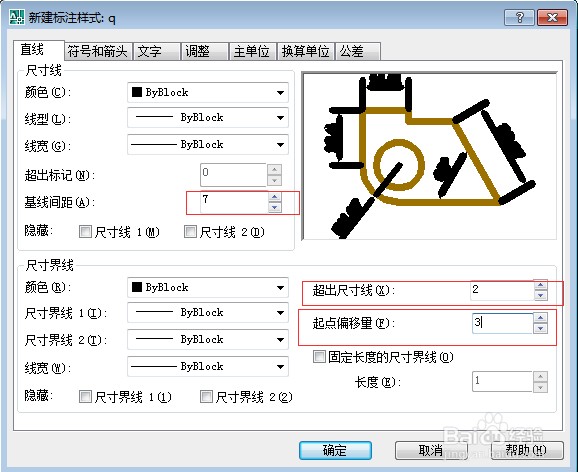

第二步，設置標注樣式，在”線“選項卡：基線間距改為7，超出尺寸線改為2，起點偏移量改為3.

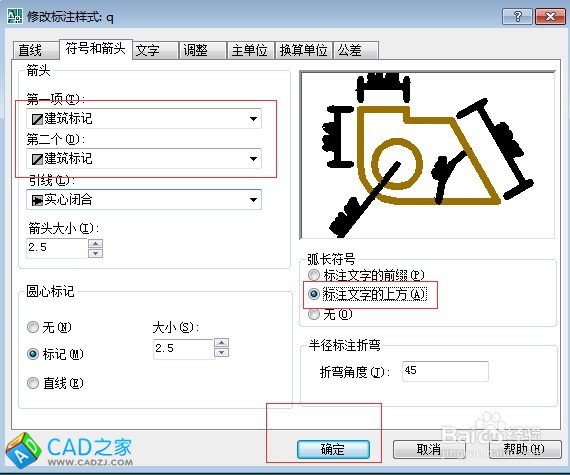

第三步，符號和箭頭選項卡：箭頭第一和第二都改為建筑標記，弧長符號選標注文字的上方。

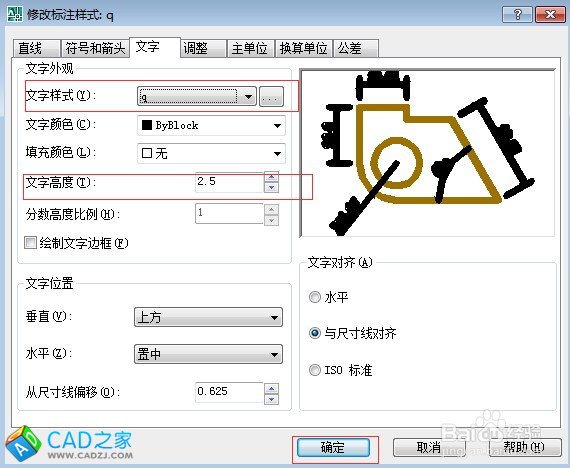

第四步，文字選項卡：文字樣式改為設置過的工程圖中數字和字母文字樣式，文字高度為2.5.

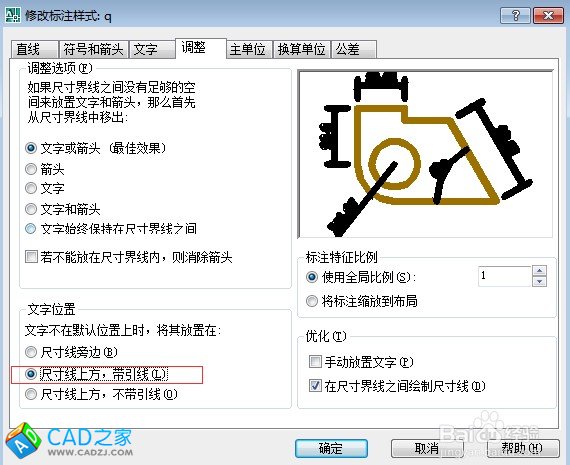

第五步，調整選項卡：文字位置選尺寸線上發。帶引線。

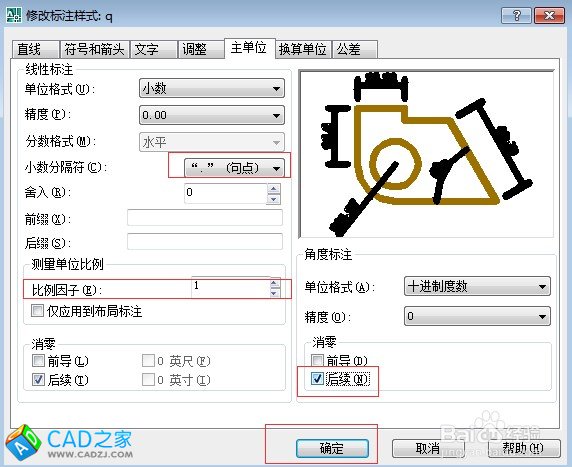

第六步，主單位選項卡：小數分隔符選句點，測量單位比例中比例因子按照所畫圖紙比例。 消零選后續。全部完成后點擊確定。

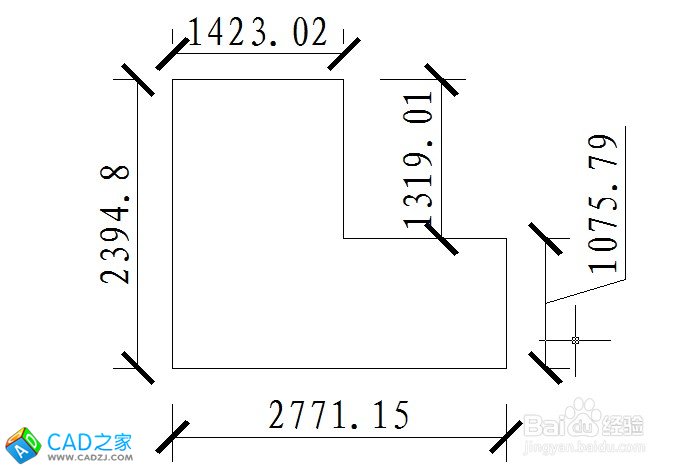

第七步，設置完成后，在標注中選擇線性標注，就可以給建筑圖標注了。
