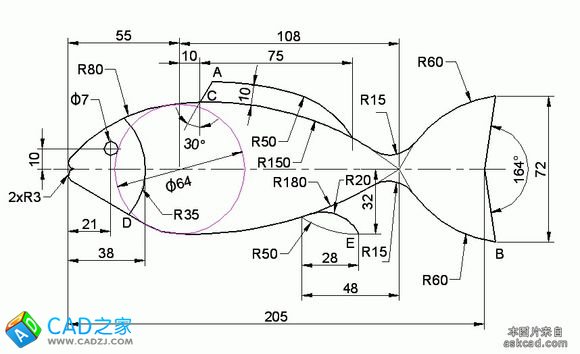

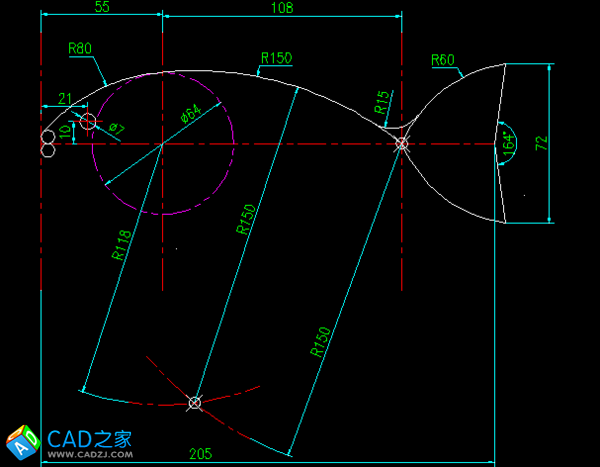

圖幅受限，先提供上半部分的畫法
如果從左邊那個直徑64的圓心，畫一個R118的圓，那么在這個圓上的任意一點做圓心，畫出的R150的圓，都可以和直徑64的圓相內切。直徑64，也就是半徑32。所以：150-32=118，這就是R118的來由。
關于魚尾，先畫一條，或偏移出與中心線相距36的水平線。與魚尾中心點畫出的82角度線相交，修剪掉超出水平線的部分，刪除水平線，把斜線做鏡像。魚尾164度的兩條斜線就可以畫好了。
CAD怎么畫魚 魚的畫法詳細說明
時間:2016-02-15 09:34:54 來源:未知
