我們在繪制圖形的時候總是會有標注，那么怎么樣設置標注的樣式，使得標注的樣式與圖形一致。

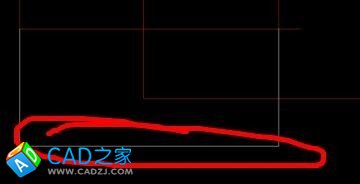

首先我們可以先標注圖紙，看我們標注樣式具體是什么樣的，然后我們根據自己圖紙對標注進行編輯。我們在編輯新的標注樣式之前呢，首先可以查看一下我們電腦上已有的樣式。
-
-

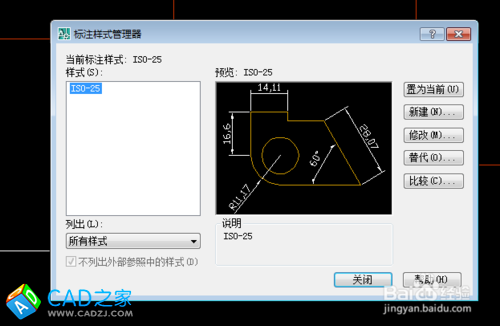

首先我們點擊標注樣式，我們這個時候在左邊的“樣式”中的其中一個進行修改，第二種是“新建“一個新的標注樣式。我一般選擇新建一個標注樣式，這樣比較方便不麻煩。
-
點擊”新建“之后，名稱中輸入”標準”點擊繼續。這個時候在“直線“下的內容中進行修改編輯，關于線型線寬這些一般不做修改，顏色可以修改，也可以不修改。
-

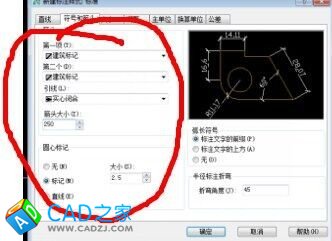

然后在”符號與箭頭“下的編輯，在”箭頭“下的第一項中選擇”建筑標記”第二項中也選擇“建筑標記”，在箭頭大小中可以先不改變。可以在右邊的預覽中看到我們修改后的樣式。
-

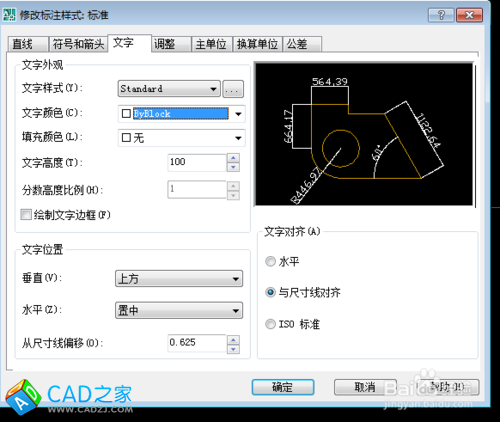

然后在“文字”下修改文字的高度以及文字的樣式，至于其他的我們可以不做修改然后點擊確定。然后把“標準”設置為當前模式。點擊確定。這樣標注就設置完成啦
-
6

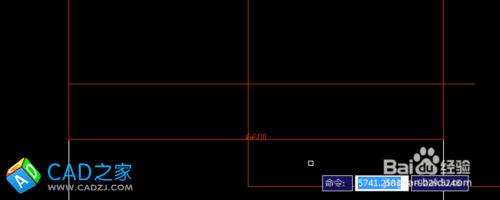

這個時候我們就可以對圖紙進行標注，如果我們標注之后感覺文字大小不合適，這個時候我們就可以再進行修改，把文字高度修改大，這樣就可以啦。有用的話大家?guī)兔c(diǎn)個贊哈。
-
