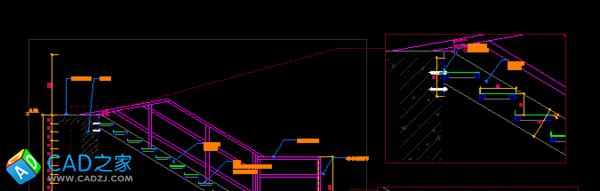

主體圖一般1:1繪圖，左上是局部放大圖。局部放大圖的關鍵，確定放大圖形的放大比例，其標注尺寸確定標注樣式的測量單位比例。這兩個比例數值：圖紙比例+放大比例。



繪圖單位mm。主體圖1:1繪圖完成后，選用合適的1:1標準圖框，如A1圖框，將這圖框復制到主體圖上，遇到圖框小，主體圖大，將這圖框放大，如圖框放大40倍，然后把主體圖放置在放大的圖框中，這圖紙比例就是1:40。局部放大圖，如放大后的比例1:10，對截取出的1:1局部圖形放大，兩個比例數值為1:40+1:10=1:8，局部圖形放大8倍，其標注尺寸用替代，標注樣式的測量單位比例，其比例因子為放大8倍的倒數0.125.
