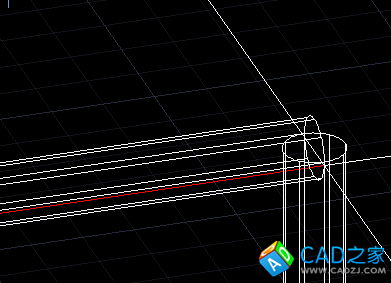

看你的貼圖，應該已有基本的三維基礎，否則還真難以用你能理解的簡單方法說明這個問題。下面的敘述就以估計你已有的三維基礎為準：

1.將UCS定位到兩個圓柱體的中心線交點處，且以兩條中心線所在平面為UCS平面

2.畫一圓弧與兩圓柱體的中心線相切，半徑一般為圓柱體公稱直徑的1.5倍

3.復制一個圓柱體的圓端面輪廓線（圓），并移動與第2步所畫圓弧與該圓柱體中心線的切點處，或旋轉UCS 90°在切點處畫一個與已知圓柱體直徑相等的圓。兩個方法任選其一，推薦復制圓截面的方法

4.以第3步得到圓為截面，第2步得到圓弧為路徑，進行掃掠，得到90°彎頭三維體

5.復制彎頭的兩個端面圓輪廓線得到兩個圓，并放在原位置

6.分別以5第5步得到圓為截面，對原有兩個圓柱體進行剖切，保留不與彎頭重疊的部分

7.并集，將剖切后的兩個圓柱體和彎頭進行并操作。
