當拿到一幅繪制完整的CAD圖后，下一步就需要把它打印出來。下面就為大家整理一下圖紙打印的方法步驟。

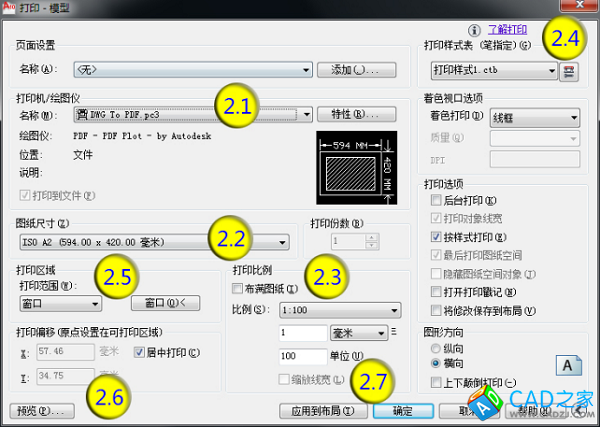

1、打開【打印-模型】對話框

單擊菜單欄當中的文件按鈕，在下拉的對話框中選擇打印選項（或直接輸入快捷鍵Ctrl+P），就會彈出打印對話框。

2、【打印-模型】的設置




2.1、打印機/繪圖儀設置

在下框中選擇打印成PDF格式。也可在特性里面調整圖紙相關尺寸。

2.2、圖紙尺寸設置

在下拉框中選擇相應圖紙尺寸。

2.3、打印比例設置

取消勾選【布滿圖紙】，然后在【單位】處輸入你想要打印的圖紙比例。

2.4、打印樣式表設置

1、在下拉框中點擊【新建】，新建一個打印樣式，然后點擊右邊的編輯按鈕。

2、進入打印樣式表編輯器，全選【打印樣式】里面的顏色，【顏色】統一設成黑色，設置【線寬】為0.1000毫米。

3、將【顏色1】（軸線所使用的顏色）線型設置為【長劃 短劃】，將【顏色2】（墻體所使用的顏色）線寬設置為0.2500毫米。

4、將【顏色8、9以及250~255】（圖案填充所使用的顏色）淡顯輸入60。

5、點擊保存并關閉。

2.5、打印區域設置

在打印范圍下拉框中選定【窗口】選項，在CAD模型中選定所需打印圖形的左上角與右下角。

2.6、預覽

點擊預覽按鈕，查看最終出圖效果。

2.7、確定

點擊確定按鈕，保存PDF文件。
