偏移在CAD設計中使用頻率很高，利用偏移功能，我們可以輕松繪制出諸如同心圓、平行線等一些具有明顯繼承關系的圖形。本教程將以實際設計過程中經常碰到的軸孔零件截面繪制為例，為您介紹偏移功能的基本使用方法。


在繪制同心圓、圓弧時，偏移是一項很好用的功能，在實際設計中有很廣泛的應用，比如，下圖中紅色部分就是偏移的典型應用。


下面介紹偏移功能的使用方法。
1、 單擊“偏移”功能圖標，或輸入O，回車。
2、 從軟件所給出的提示可以看出， CAD提供兩種偏移模式——距離和通過。


所謂“通過”，就是在圖中線偏移后會通過指定的點。
出現上述提示時，我們可以直接輸入偏移距離，也可以直接回車，或輸入T后回車，利用圖中其他圖中某個點作為偏移的參考點。
刪除（E）和圖層（L）是CAD高版本才有的選項，暫時可以不去理會，如果有興趣可以自己研究一下。
3、 輸入“T”并回車，選擇“通過”方式。

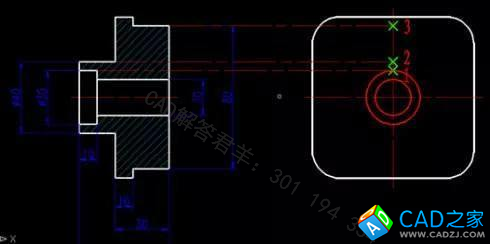

4、 CAD要求用戶選擇對象，只需選擇下圖中的紅色圓即可。


5、 CAD提示指定通過點時，直接選擇點1即可。

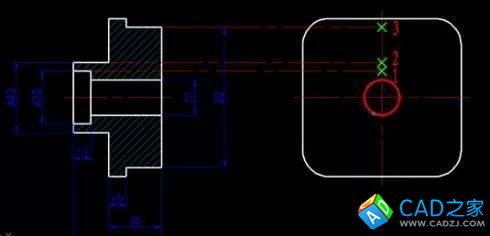

6、 指定偏移點后，偏移的效果如下圖所示。


用相同的方法，可以偏移出通過點2、3的圓。
在一些CAD的高版本還提供了多次偏移選項，上面的三個圓可以執行一次偏移命令就可全部完成。在浩辰CAD中還提供了“兩邊（B）”選項，可以同時向兩側偏移圖形。
當我們知道偏移距離時，偏移時就可以直接輸入距離，操作很簡單，這里就不再詳細介紹。
上面例子中偏移的是圓，偏移支持各種圖形，不僅是簡單的直線和圓弧，多段線、橢圓和樣條曲線都可以進行偏移。
總結：當我們要繪制的圖形與圖中現有圖形平行時，我們就可以使用偏移命令，而無需重新繪制圖形，不僅圓、直線是如此，多段線、樣條曲線也可以偏移。
