使用“圖層特性管理器”對話框創建新圖層之后，除了設置圖層的名稱、顏色、線型和線寬，還可以對圖層進行其他的設置和管理。如刪除圖層、圖層顯示控制等。

一、修改圖層狀態。

如果繪制的圖形包含大量的信息而且有很多的圖層，可以通過控制圖層狀態使圖形的繪制、編輯、查看等操作更為方便。圖層狀態主要包括打開/關閉、凍結/解凍、鎖定/解鎖、可打印/不可打印等。

圖層狀態的修改在“圖層特性管理器”對話框或“圖層”工具欄的下拉列表中進行。





1、打開/關閉：打開的圖層（默認設置）是可見的，關閉的圖層是不可見的。在繪圖過程中，如果某個圖層上的對象干擾繪圖，可以關閉（下同，凍結或鎖定）該圖層，此對象就會不顯示（不能被編輯），等繪制完后再打開關閉的圖層。

2、凍結/解凍：凍結的圖層是不可見的，解凍的圖層可見。當前圖層不能被凍結，需要凍結的時候，需要將其先設置成非當前圖層。

3、鎖定/解鎖：圖層如果沒有被關閉和凍結，鎖定后是可見的，但是不能被編輯或選擇。解鎖的圖層是可見的和可編輯的。

——打開“圖層特性管理器”或者直接單擊“圖層”工具欄的下拉列表，單擊需要打開（凍結、鎖定）或關閉（解凍、解鎖）的圖層的相應狀態圖標，每單擊一次，就在兩種狀態之間切換一次。

4、可打印/不可打印：可打印的圖層是可以打印輸出的，不可打印的圖層是不可以打印輸出的，但是可以在圖形中顯示，只是不在打印的圖紙中顯示。

——打開“圖層特性管理器”對話框，單擊需要可打印或不可打印的圖層的狀態圖標，每單擊一次，就在兩種狀態之間切換一次。

二、修改對象所在的圖層。

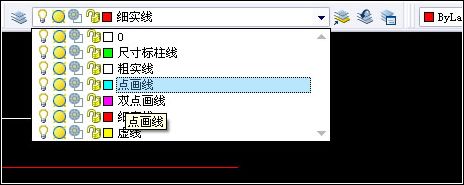

在繪圖的過程中，有時候需要改變一個已經繪制的對象所在的圖層，先選擇一個或者多個對象，然后在“圖層”工具欄的下拉列表中單擊想要選擇的圖層名稱，AutoCAD就會自動將所選擇的對象轉換到該層中。

三、刪除圖層。

在繪圖的過程中，如果有些圖層是不必要的，可以隨時刪除這些無用的圖層。

——打開“圖層特性管理器”對話框，在右側的列表圖中選擇要?jiǎng)h除的圖層，然后單擊頂部的“刪除圖層”按鈕“X”，最后單擊“確定”。

有些圖層是不能被刪除的：0層和Defpoints層（不知道這個是干嘛的），當前圖層，包含對象的圖層（繪圖區已被繪制的對象使用的圖層），依賴外部參照的圖層。



四、過濾圖層。

如果繪制的圖形中包含的圖層較少，可以很容易找到某個圖層或具有某種特性的圖層，但是當圖層的數目很多時，找到某個符合條件的圖層會很困難，使用圖層過濾器會很方便。

（一）使用“新特性過濾器”過濾圖層。

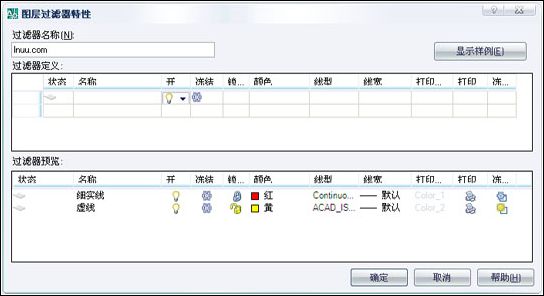

1、在“圖層特性管理器”對話框中單擊“新特性過濾器”圖標按鈕，AutoCAD彈出“圖層過濾特性”對話框。

2、在“過濾器名稱”文本框中輸入過濾器的名稱，如“l(fā)nuu.com”。

3、在“過濾器定義”部分選擇過濾條件，如狀態、名稱、凍結、開關、線寬、顏色等。如圖，過濾條件設置為：“未使用的圖層”、“打開”、“凍結”。



4、在“過濾器預覽”部分的列表框中將顯示符合過濾條件的圖層。

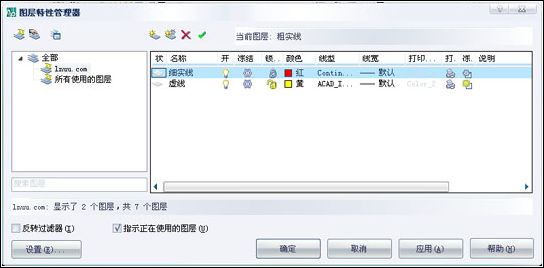

5、最后單擊“確定”按鈕，返回到“圖層特性管理器”對話框。在對話框左側的樹狀圖中顯示剛才創建的“新特性過濾器”名稱，右側的列表圖中將顯示符合過濾條件的圖層。#p#分頁標題#e#



（二）使用“新組過濾器”過濾圖層。

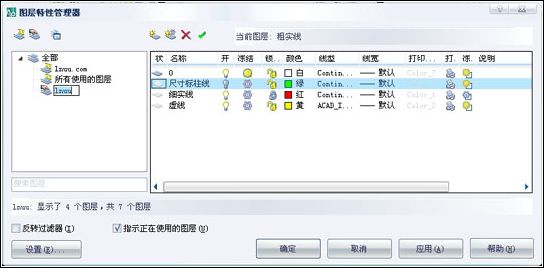

1、在“圖層特性管理器”對話框中單擊“新組過濾器”圖標按鈕，在左側的樹狀圖中默認添加“組過濾器1”，可以修改名稱，如“l(fā)nuu”。

2、在樹狀圖中單擊“全部”，右側的列表圖中顯示了圖形中的所有圖層。

3、在列表圖中按住ctrl鍵并依次選擇圖層“0”層、“尺寸標注線”層、“細實線”層和“虛線”層。

4、按住鼠標左鍵不放，將選定的圖層拖到組過濾器器“l(fā)nuu”中。

5、在樹狀圖中選擇“l(fā)nuu”組過濾器，在列表圖中將顯示圖層“0”層、“尺寸標注線”層、“細實線”層和“虛線”層。
