1概述

　　減震器座是車身的主要受力部件，它的強度對車身的可靠耐久性有著很重要的影響。

　　本文利用HyperMesh軟件建立車身減震器座有限元模型，然后利用RADIOSS block 100求解器對減震器座進行強度分析。同時與試驗結果進行對比。

　　2有限元模型的建立

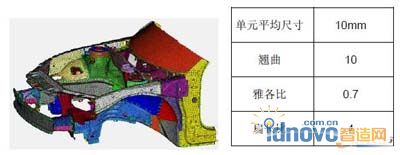

　　采用殼單元對白車身減震器座進行網格離散，單元數量為147327,節點數量為148985,設定材料、厚度、彈性模量、泊松比和密度等參數。各個部件間通過焊接，剛性連接，粘膠等方式進行連接，按照實際情況布置焊點和粘膠位置，有限元模型及網格質量檢查標準如圖1所示，減震器座是分析關鍵部件，網格需要細化。

　　圖1減震器座有限元模型及網格檢查標準

　　3分析工況

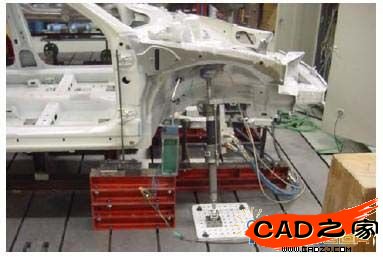

　　按照相關試驗標準建立相應的分析邊界，其中載荷沿Z軸正向施加，大小與試驗相同，如圖2。

　　圖2按照試驗設定邊界條件

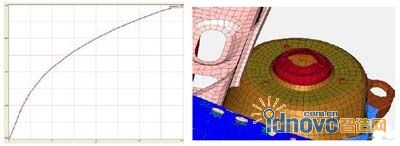

　　分析利用RADIOSS的非線性求解器。分析模型中包括材料非線性及接觸非線性。材料曲線及接觸如圖3所示。

　　圖3材料曲線及接觸

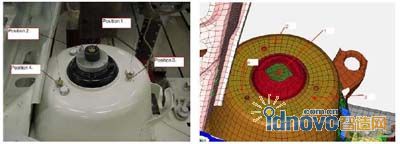

　　分析所測點的位置如圖4所示。

　　圖4 所測點的位置

　　4分析結果

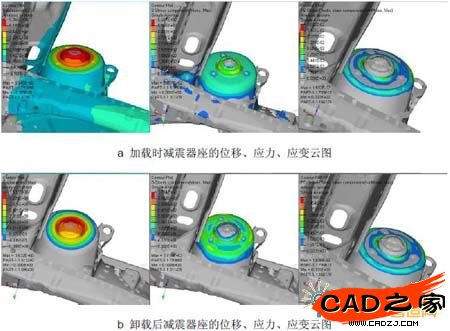

　　利用RADIOSS block 100求解器進行計算，輸出位移，應力，應變。如圖5所示。

　　圖5分析結果

　　統計所測點的殘余變形并與試驗結果進行對比見表1和圖6所示。

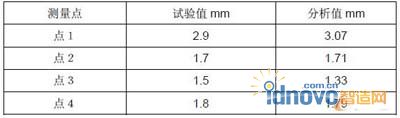

　　表1所測點的殘余變形與試驗對比

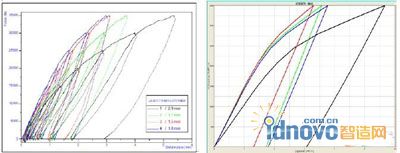

　　圖6四個點的力與變形曲線

　　5 結論

　　HyperMesh具有強大的前處理功能，并能與很多軟件的求解器進行無縫連接。本文利用HyperMesh建立減震器座的強度計算模型，對減震器座進行強度分析，并與試驗結果對比。仿真結果與試驗很好的吻合，說明RADIOSS非線性求解具有很高的精度。
