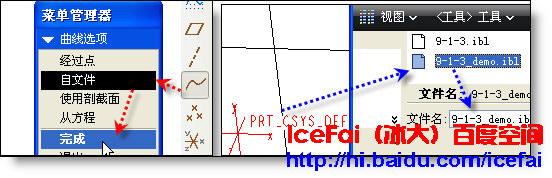

在新建的part文件中右側工具條中點擊 圖標進行曲線創建，選擇“自文件”，點擊“完成”（圖9-55），選擇缺省的坐標系作為參考然后在文件打開對話框中選擇上一步所創建的9-1-3_demo.ibl作為要生成曲線的文件（圖9-56）。

圖9-55                           圖9-56

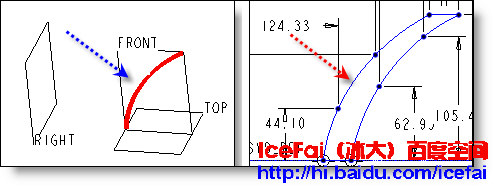

確定打開文件完成曲線的創建得到圖示的曲線段（圖9-57），可以看到和前面草繪的截面中的曲線1是完全一樣的（圖9-58）。

圖9-57        圖9-58

再回過頭來看看前面所創建的ibl（9-1-3_demo.ibl）文件中各部分內容所代表的意義，

²        開頭一行的“open”實際代表的是截面曲線的創建方式，有兩個可選值，分別是open（開放）和closed（封閉），分別用于創建開放截面和封閉截面。

²        第二行的“arclength”是代表的樣條曲線的創建方式，目前只有一個可選值，因此用戶不需要關心它真正的含義，只需照搬便可以。#p#分頁標題#e#

²        第三行的“bengin section ！1”是截面的開始標記，“begin section”代表下面開始新創建一個截面，而它后面跟著的“！1”是代表不同的截面符號，用于區分在同一個ibl文件中的不同截面，比如第一個截面用“！1”表示，第二個截面是“！2”。。。，以此類推。

²        第四行中的“begin curve !1”和第三行的類似，不過它代表的是截面中的一個曲線段的開始，同樣”begin curve“后面的“！1”代表的是曲線段的名字，用于區分不同的曲線段。

²        第五到第8行都是構成曲線段的點坐標，每一行中前面的序號都是指代點的名字或標識符，后面跟的三個數值分別是點的X、Y和Z坐標值

open                   **********截面的類型，可以取open（開放）或closed（封閉）

arclength                *********固定

begin section !1           *********截面開始標記，后面的！1是區分不同的截面

      begin curve !1      *********曲線段的開始標記，！1區分同一截面中不同的曲線

#p#分頁標題#e#         1 111.76 0      0    ****點坐標

         2 124.33 44.1   0

         3 156.13 89.95 0

         4 201.98 123.97 0

有了前面的分析和學習，如果要?jiǎng)?chuàng)建如圖9-53所示的完整的截面，那么完整的ibl文件應該如下編寫并保存為9-1-3_demo2.ibl文件，注意到每一行的數據前面的空格縮排僅僅是方便用戶查看數據，ibl文件本身并無排版?zhèn)€格式的要求：

open

arclength

begin section !1

      begin curve !1

         1 111.76 0      0

         2 124.33 44.1   0

#p#分頁標題#e#         3 156.13 89.95 0

         4 201.98 123.97 0

      begin curve !2

         1 201.98 123.97 0

         2 227.9 123.97 0

      begin curve !3

         1 227.12 123.97 0

         2 197.20 105.44 0

         3 159.30 62.9   0

         4 135.43 0      0

#p#分頁標題#e#      begin curve !4

         1 135.43 0 0

         2 111.76 0 0

要點：在編寫ibl文件的時候，采用必要的縮排雖然不是ibl本身的格式要求，但可以方便用戶查看數據，數據也顯得更有條理。

從上面的ibl文件中可以看到，ibl文件中有一個封閉截面，而這個截面由四段曲線組成，通過WildFire4.0的“自文件”曲線方法并輸入9-1-3_demo2.ibl，可以得到圖示的和草繪曲線完全一樣的完整截面（圖9-59）。

圖9-59

通過上面步驟的學習，用戶應該理解了ibl文件的組成和創建方法，如果要?jiǎng)?chuàng)建多個截面的曲線，實際只需要再增加一段“begin section”的內容就可以了。有了這些背景知識，下面可以進行真正的造型工作。

本教程內容節選自作者出版的圖書《Pro/ENGINEER造型設計項目案例解析》，版權所有。
