Pro/Engineer Drawing 工程圖尺寸的顯示/隱藏

時間:2011-04-29 06:56:00 來源:未知

利用顯示/隱藏對話框（ Show/Erase dialog box），我們可以顯示/隱藏模型或其部分特征的尺寸。如果需要在透視圖中顯示模型尺寸，我們必須對DRAWING的配置文件添加下面的配置：allow_3D_dimensions設置為：yes。尺寸的顯示類型依賴與視圖的放置方法，注意一下幾點：

·         對于拉伸或旋轉的特征，如果草繪平面不垂直也不平行與屏幕，系統仍顯示平行與屏幕的尺寸

#p#分頁標題#e#·         當系統無法顯示normal-to-trajectory的掃描特征的尺寸時，尺寸會顯示在另外的視圖上；如沒有其它視圖，則顯示在中間面上；

·         系統在視圖中不顯示由 By View 命令壓縮的特征的尺寸，系統會選擇其它視圖進行顯示；

·         對于旋轉視圖來說，系統顯示的尺寸會進行旋轉顯示。

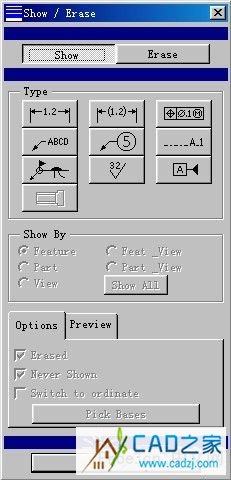

在DRAWING#p#分頁標題#e#模式下，選擇detail>show/erase,出現Show/Erase 對話框， Show/Erase對話框如右圖 。

· 5.1.2 在圖紙中顯示整個模型尺寸--- show all

1、在Show/Erase對話框中，點擊 Show

2、在Type #p#分頁標題#e#中，點擊尺寸  參考尺寸

3、在選擇一項，說明是根據什么方式顯示尺寸，這里我們選擇 show all ,表示顯示所有特征的尺寸。

4、點擊 Preview ，預顯尺寸。

#p#分頁標題#e#5、點擊accept all

注意：點擊Preview標簽，使被選中。如下圖

5.1.3 指定顯示尺寸的特征的范圍

  1. 點擊 Show
  2. 點擊尺寸， #p#分頁標題#e#
  3. 在TYPE中選擇 Feature (或 Feat & View ).
  4. 在菜單GET SELECT中選擇 Sel By Menu
  5. 在菜單SPECIFY BY選擇 Number Range

輸入需要顯示尺寸的特征的開始ID#p#分頁標題#e#號以及結束ID號。



5.1.4 在裝配圖中顯示尺寸

  1. 選擇 DETAIL > Show/Erase .
  2. 點擊 Show 并選擇 Dimension
  3. 在#p#分頁標題#e# Type 中選擇 Part ，標明按裝配圖中的零件顯示尺寸。
  4. 在模型中選擇需要顯示尺寸的模型。選擇方法可以由多種：見上面圖中的DET SELECT菜單。

確認，點擊close.

· 5.1.5 尺寸的隱藏

通過隱藏：Erase,可以不顯示模型的尺寸。尺寸隱藏以后，在顯示或打印中均不出現。必須說明，系統不記憶尺寸的位置，就是說，如果你Erase#p#分頁標題#e#了曾經調整的尺寸的位置，在重新顯示它時，位置并不能保證一樣。

  1. 選擇DETAIL > Show/Erase .
  2. 點擊 Erase .標簽
  3. 點擊，等。
  4. 在中，選擇一項，標明按哪一種方法#p#分頁標題#e#Erase.

5.1.6 顯示/隱藏視圖的注釋

顯示或隱藏視圖的注釋（局部放大圖的名稱，比例，剖面名稱等，可以使用Show/Erase對話框，注意選中note



這種方法不直觀，可以使用視圖的操作來進行。

#p#分頁標題#e#如：

  • view>modify view>change scale
  • view>modify view>view name
  • view>modify view>x-section

· 5.1.7 顯示/隱藏對話框的其它應用：

可以顯示或隱藏：注釋，BOM序號，軸線，焊接符號，表面粗糙度等。





6、點擊 Close .完成。 #p#分頁標題#e#
