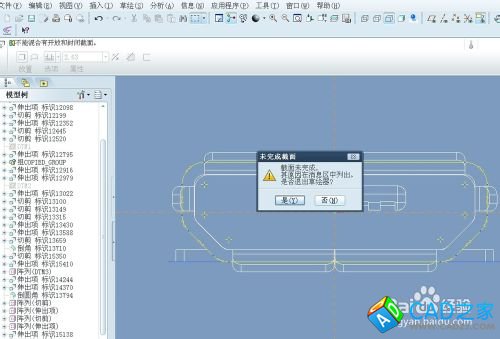

proe5.0拉伸或者其他實體命令要草繪時，我們的截面是完整的，但是顯示還是截面不完整怎么檢查哪里出了問題？
-

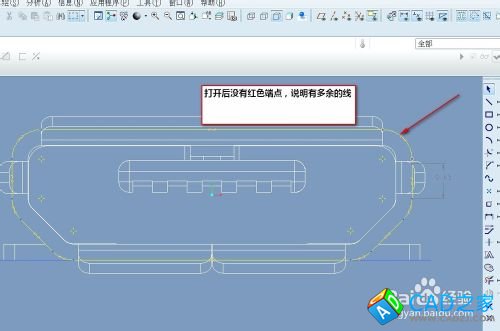

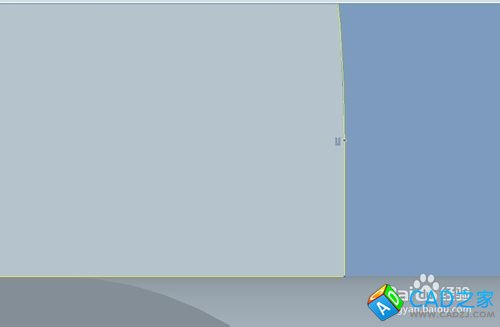

proe5.0實體命令進行草繪截面或者草繪圖形，經常會發現錯誤。發現錯誤一般的2種情況，一個是草繪截面多畫了一部分，另外一部分就是沒有形成一個封閉環。閉合后一個陰影面積出現。
沒有形成封閉環的解決辦法。
-

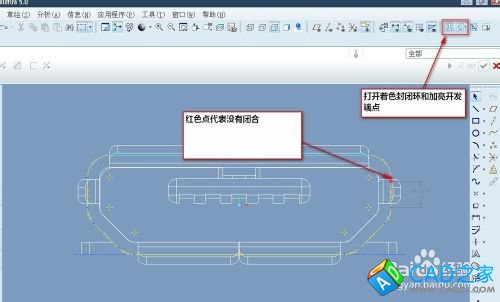

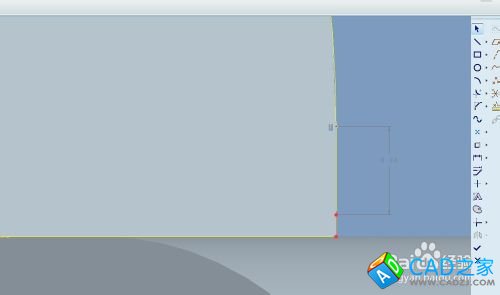

使用“著色封閉環”和“加亮開發端點”工具檢查，如果有紅色端點出現，就是這個地方?jīng)]有閉合。
-
使用“拐點工具”，選擇兩條線，就會自動閉合了。
