Proe5.0工程圖教程：導入三視圖的詳細圖文教程

時間:2014-06-28 07:50:46 來源:未知

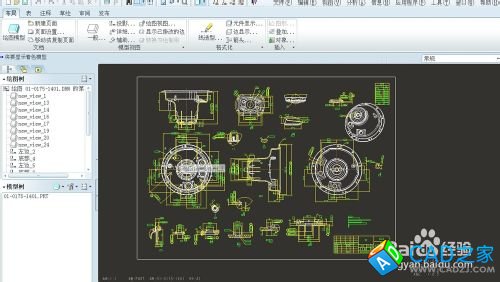

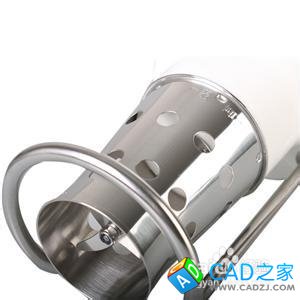

工程圖是我們檢驗產品的標準，proe5.0制作的工程圖要比單純的CAD制作的工程圖有很多優越性，而且proe5.0制作的工程圖可以導出ca格式。因為proe5.0導出2d圖需要較多步驟，現在個系列經驗來寫吧。下面先一個實物來描述整個流程，后續不斷深化。

proe5.0工程圖教程：[1]導入三視圖

proe5.0工程圖教程：[1]導入三視圖

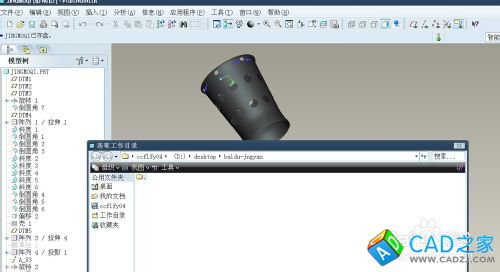

  1. 雖然這比較基礎，但還是強調下，必須設置工作目錄。
    proe5.0工程圖教程：[1]導入三視圖

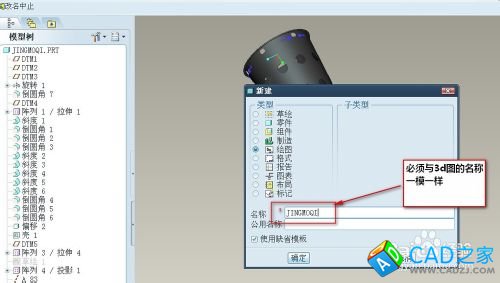

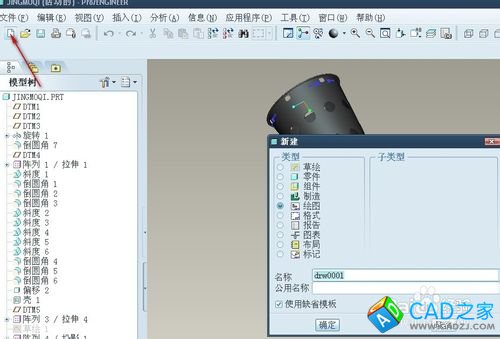

  2. 建立一個2d繪圖圖文件。

    proe5.0工程圖教程：[1]導入三視圖
    proe5.0工程圖教程：[1]導入三視圖

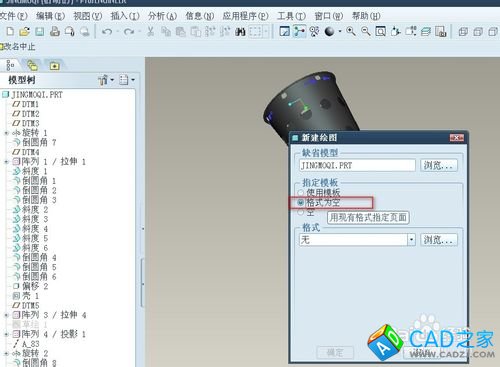

  3. 然后選擇“格式為空”

    proe5.0工程圖教程：[1]導入三視圖

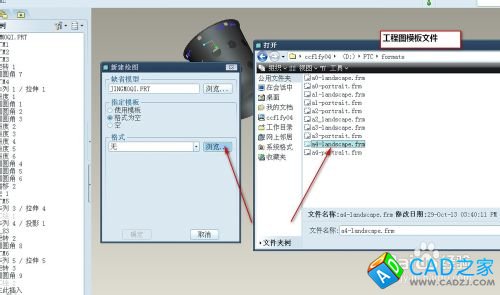

  4. 選擇“瀏覽”-找到已經下載好的2d圖的國標模板。

    proe5.0工程圖教程：[1]導入三視圖
    proe5.0工程圖教程：[1]導入三視圖

  5. 上面已經建立了基本的框架，下面開始導入三視圖。

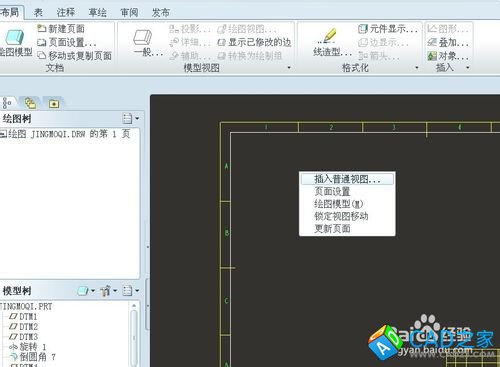

  6. 布局模式下，右鍵長按，出現“插入普通視圖”。

    proe5.0工程圖教程：[1]導入三視圖

  7. 左鍵點擊空白處，出現對話框，選擇一個視圖方向。

    proe5.0工程圖教程：[1]導入三視圖

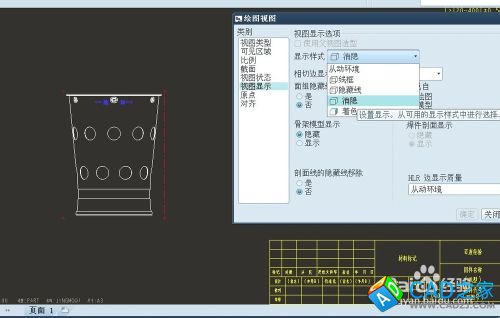

  8. 鼠標雙擊產品視圖視圖，更改顯示。

    proe5.0工程圖教程：[1]導入三視圖

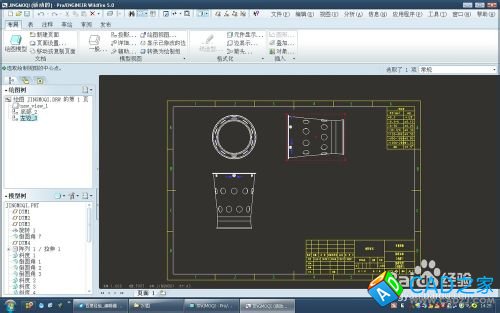

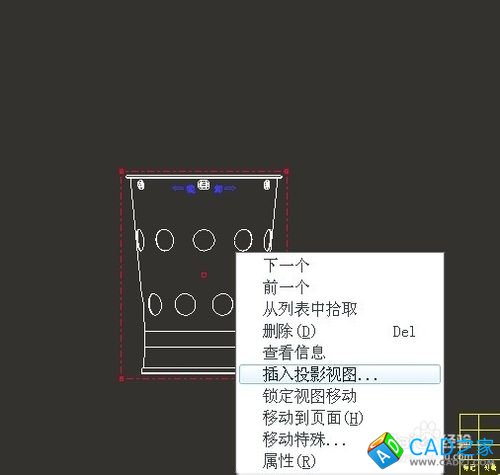

  9. 然后在已經導入的產品視圖上面右鍵，插入投影視圖，同理可以導出右邊的視圖。三視圖就完成了。

    proe5.0工程圖教程：[1]導入三視圖
    proe5.0工程圖教程：[1]導入三視圖



  10. 注意事項



  • 這個方法是基于沒有配置文件的情況下的導入模式。

  • 如果設置好config，可以自動跳入到模板，導入的直接是線框模式。
