Proe5.0工程圖教程：怎么標注尺寸的詳細教程

時間:2014-06-28 09:08:57 來源:未知

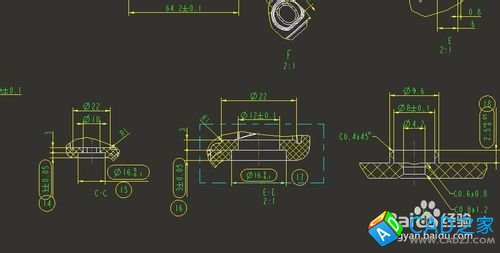

proe5.0工程圖畫好基本的框架以后，就是需要標注尺寸了。尺寸有基本尺寸，也有圓的直徑標識，也有公差標注。那么proe5.0的2d中怎么標注尺寸呢？

proe5.0工程圖教程：[4]怎么標注尺寸


標注直線（兩點）或者基本尺寸

  1.

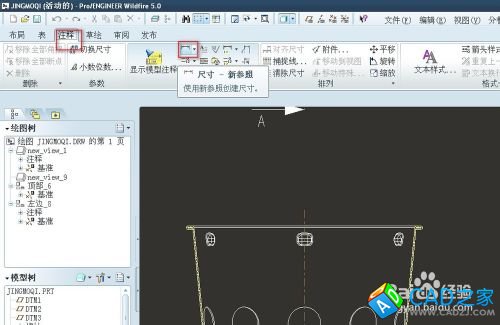

    切換到“注釋”界面，然后選擇“尺寸”圖標。

    proe5.0工程圖教程：[4]怎么標注尺寸
  2.

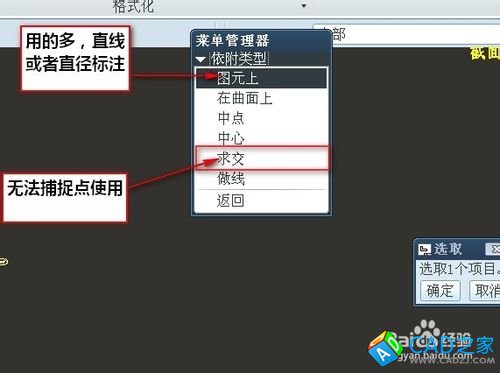

    彈出對話框，用的最多而且實用價值高的就是圖元和求交。圖元可以說可以標注80~90%的尺寸，如果無法確認交點，可以用求交確認位置。

    proe5.0工程圖教程：[4]怎么標注尺寸
  3.

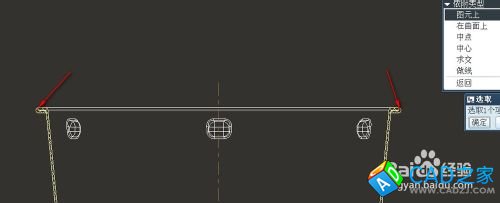

    鼠標左鍵選擇2個點

    proe5.0工程圖教程：[4]怎么標注尺寸
  4.

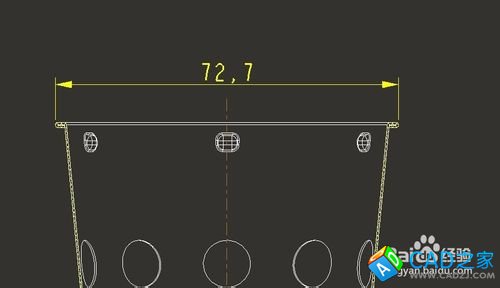

    鼠標中鍵在空白處點擊下，選擇“水平”。有時候如果是直接是兩條直線，就不會有這個對話框，直接標注就行。

    proe5.0工程圖教程：[4]怎么標注尺寸


怎么標注圓的直徑

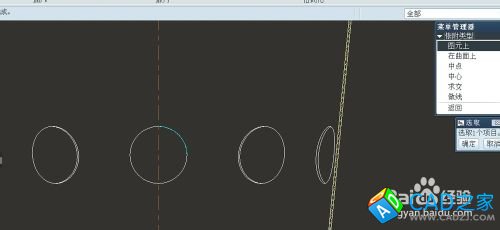

  1. 前面的選擇跟直線或者兩點之間的標注是一樣的。

    proe5.0工程圖教程：[4]怎么標注尺寸

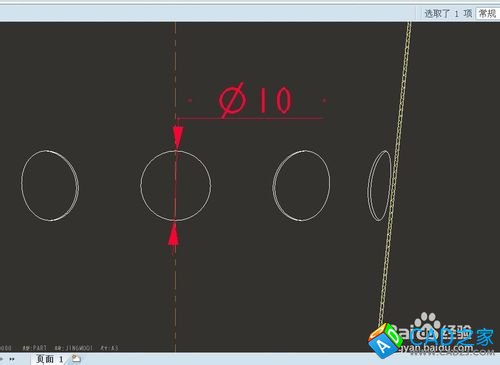

  2. 這一步比較關鍵。就是需要選擇圓后鼠標左鍵雙擊，鼠標中鍵空白處點擊就行。

    proe5.0工程圖教程：[4]怎么標注尺寸
  3.

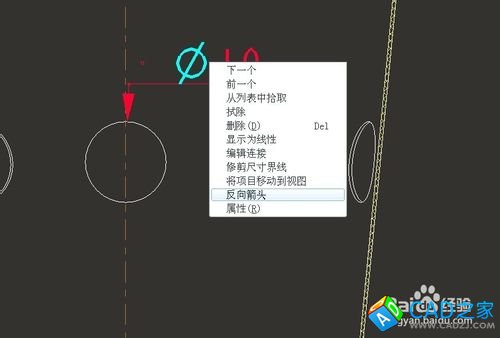

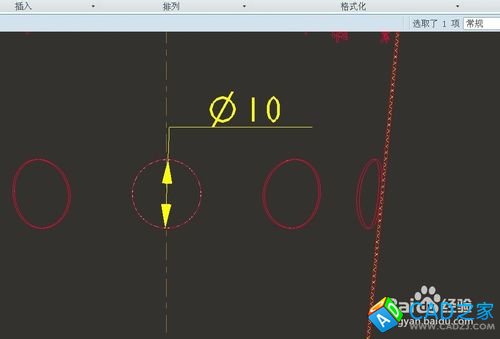

    可以更換箭頭的朝向。右鍵長按，反向箭頭。再右鍵長按-反向箭頭。就可以切換到外面了。

    proe5.0工程圖教程：[4]怎么標注尺寸
    proe5.0工程圖教程：[4]怎么標注尺寸
