Pro/E工程圖模板(即通常所說的圖框)就是通常所說的Format文件，后綴名為.frm，為了能夠使工程圖能夠自動生成如重量、比例、圖紙總頁數、圖紙當前頁碼、圖號等信息，需要利用系統自帶或自定義參數來顯示這些信息。

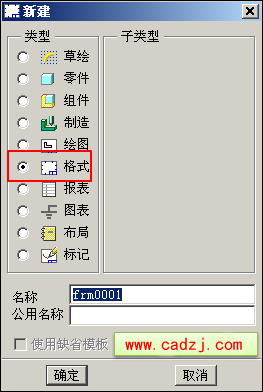

1）新建Format文件(Pro/E圖框文件)，如圖1。

圖1

2）在“表”菜單中選擇“插入”->“表”來新建類似圖3的表格，該表格可跟您的圖框?qū)嶋H情況進行調整。

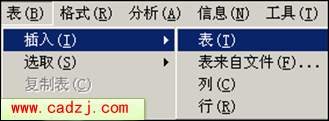

圖2  Pro/E3.0中的菜單，其他版本類似

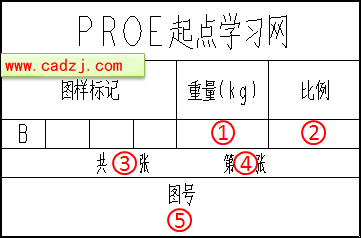

圖3

3）在圖3的表格中填入以下參數來調用圖紙信息，每個參數前面“&”符號不可少。

標號1處：&weight——顯示重量，為用戶自定義參數。

標號2處：&scale——顯示圖紙比例，為系統參數

標號3處：&current_sheet——顯示圖紙當前頁面，為系統參數

標號4處：&total_sheets——顯示圖紙當前頁面，為系統參數

標號5處：&dwg_name——顯示圖號，為系統參數是提取當前圖紙文件的名稱
