Pro/E中的很多選項設置都是通過設置“config.pro”文件來完成的，設置該文件有兩種方法分別是:直接建立config.pro文件，在系統選項對話框中設置然后保存該文件。下面介紹兩種配置方法。

方法一

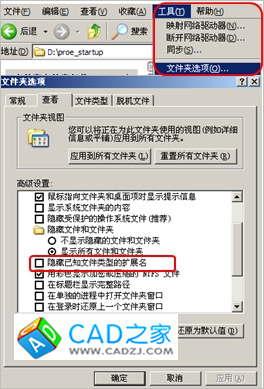

1.在Pro/E的啟動目錄中新建記事本文件，把文件名“新建 文本文檔.txt”重命名為“config.pro”。如果看不到擴展后綴名請把“文件夾選項”中“隱藏已知文件類型的擴展名”前面的勾去掉，如圖1.

圖1

2.把相關配置寫入“config.pro”文件中，以配置實體模板為例，如圖2，其中配置選項和配置值之間添加空格。



圖2

方法二

1.在Pro/E中選擇“工具”菜單下面的“選項”，如圖3。

圖3

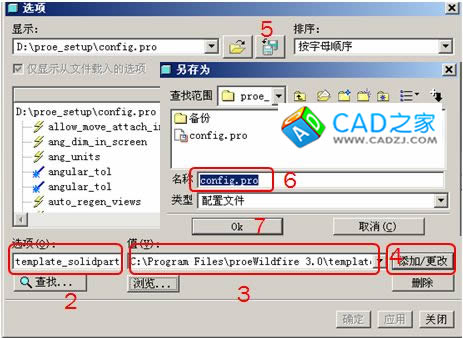

2.在選項對話框中，標號2處填寫選項，標號3處填寫選項對應的值，如圖4。需要注意的是：點擊標號5處的“保存副本”后保存目錄必須為啟動目錄并且文件名稱必須為“config.pro”。

圖4

知識擴充：每個選項左側的圖標將表明所作改變是立即應用，還是在下次啟動時應用。閃電形圖標表示立即應用。短杖形圖標表示所作更改將應用于創建的下一個對象。屏幕形圖標表示所作更改將應用于下一進程，即需要重新啟動Pro/E。
