用Pro/E出工程圖也有些年頭了，在使用中摸索了創建Proe一般視圖(Proe5.0中叫普通視圖)三種方法。

一、從模型視角創建工程圖一般(普通)視圖

Pro/E模型中有一般有六個默認視角：“FRONT”,“BACK”,“LEFT”,”RIGHT”,”TOP”和”BOTTOM”。您可以通過“重定向視圖”的功能來自定義視圖方向，如圖1。

圖1

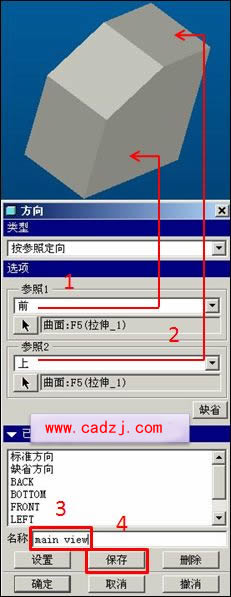

先定義視圖前面和頂部的平面，然后輸入視圖名稱“main view”保存即可，如圖2。

圖2

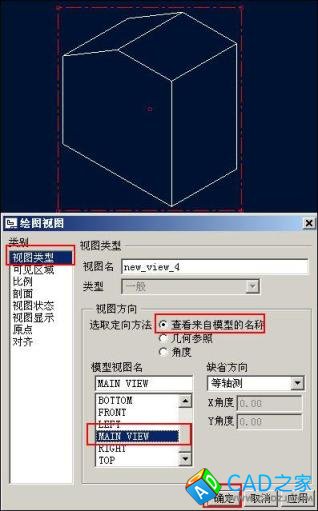

在工程圖的繪圖視圖對話框中選擇模型中自定義的視圖視角“main view”點擊確定即可，如圖3。

圖3

二、在工程圖中用幾何參照來創建一般(普通)視圖

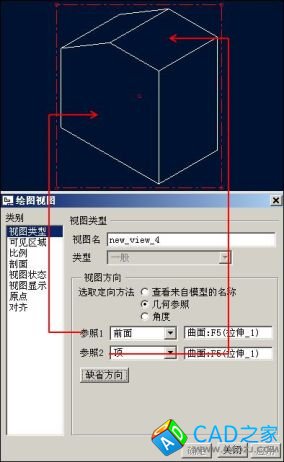

在工程圖的繪圖視圖對話框中選“幾何參照”并定義視圖的方向參照，如圖4

圖4

三、從投影視圖轉換成一般(普通)視

用Proe出復雜的工程圖時，很多剖面都是從一般視圖進行剖視而來的，而且這些一般視圖的方向可能各部相同。下面介紹一種方法快速?gòu)耐队耙晥D創建一般視圖。

選擇相關視圖點擊右鍵選擇“插入投影視圖”，選擇位置放置投影視圖。

圖5

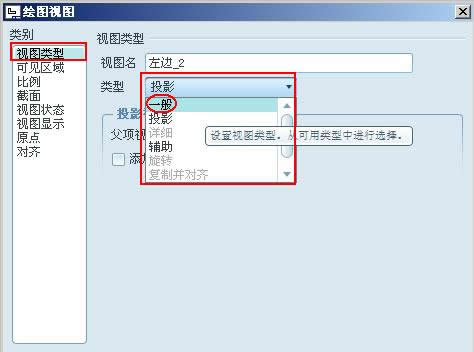

雙擊剛剛生成的投影視圖，在彈出的“繪圖視圖”中“視圖類型”->“類型”->選擇“一般”->確定，即可把投影視圖切換成一般視圖。

圖6
