之前已經講解過如何使用Proe對螺紋進行收尾，不過和今天所要講解的有所不同，這里是通過曲面的方法創建螺紋的尾部。方法如下：

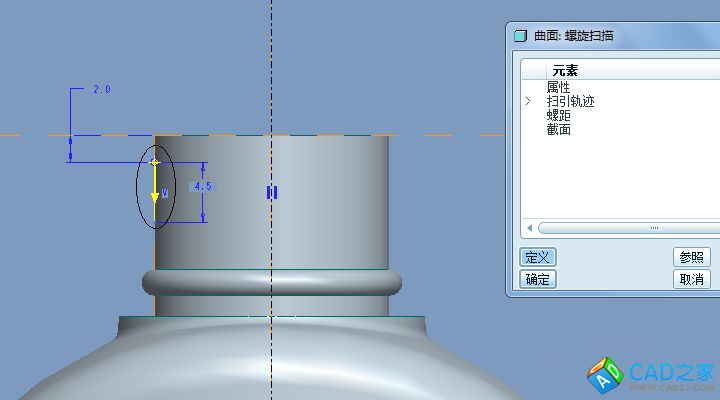

1. 點擊【插入】-【螺旋掃描】-【曲面】, 屬性選擇封閉端，這樣掃描出的曲面的端面是封閉的。

選擇一個基準平面，在平面上繪制一個旋轉軸和一個直線，如下圖所示。

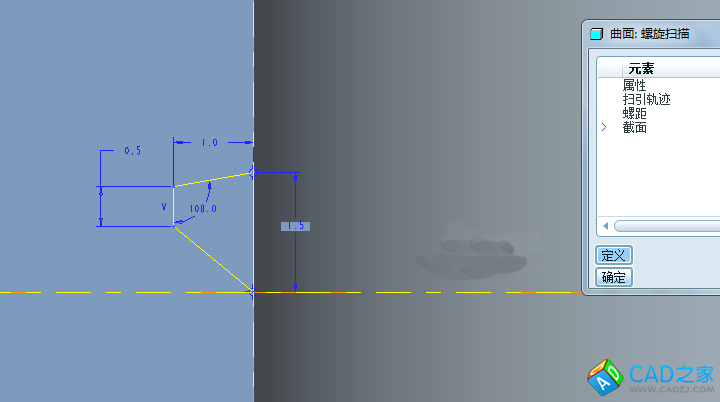

點擊勾號退出草繪，繪制如下的截面。

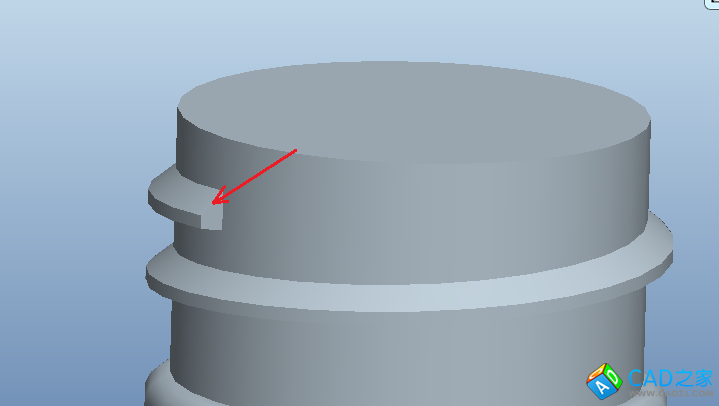

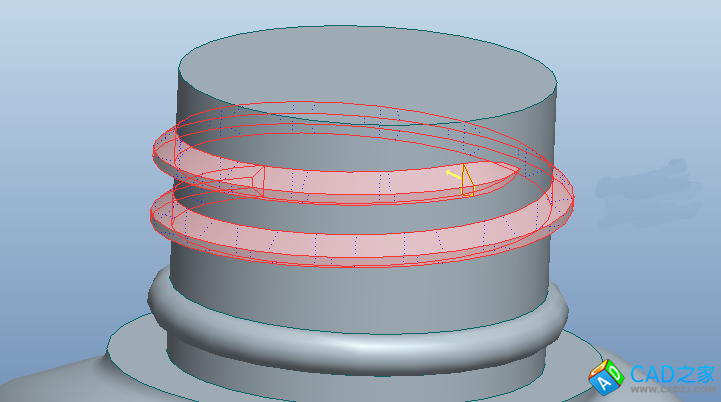

螺旋掃描完成之后如下圖所示。

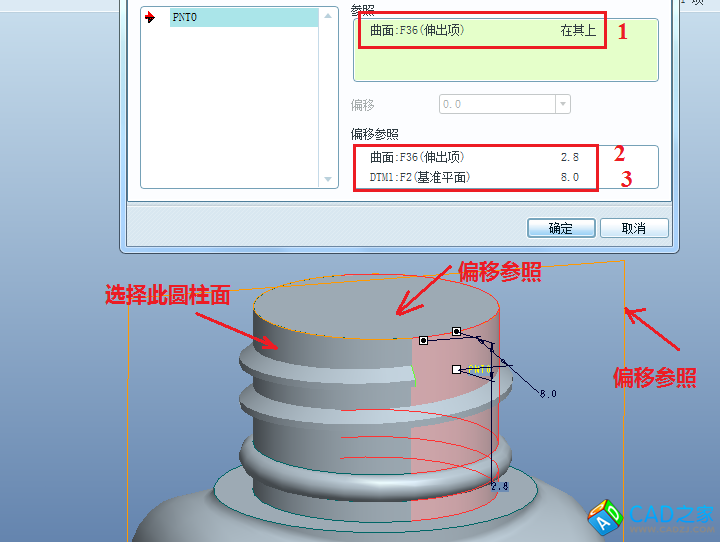

2.點擊基準點創建工具，選擇下面的圓柱曲面作為點的放置參照，這樣可以保證點在圓柱曲面上，偏移參照分別選擇圓柱的端面和一個基準平面，如下圖所示，設置相應的偏移距離。

3.點擊曲線，點擊【通過點】-【完成】。

選擇下面所示的兩點，創建曲線。

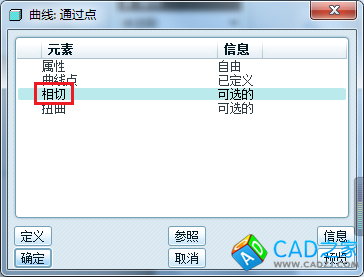

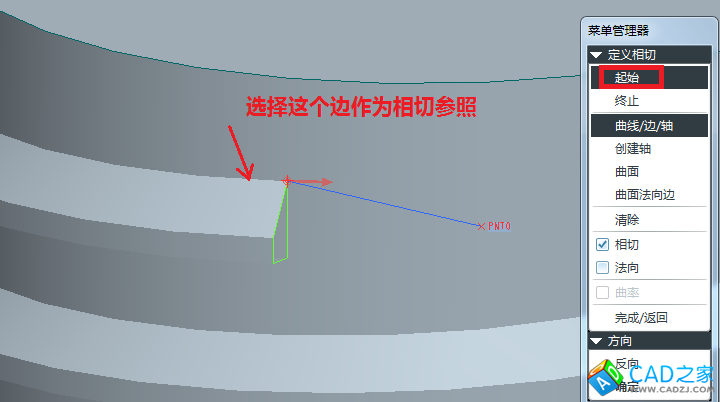

接著對曲線的一端設置相切，點擊【相切】，選擇下圖紅色箭頭所指的邊作為相切的參照。

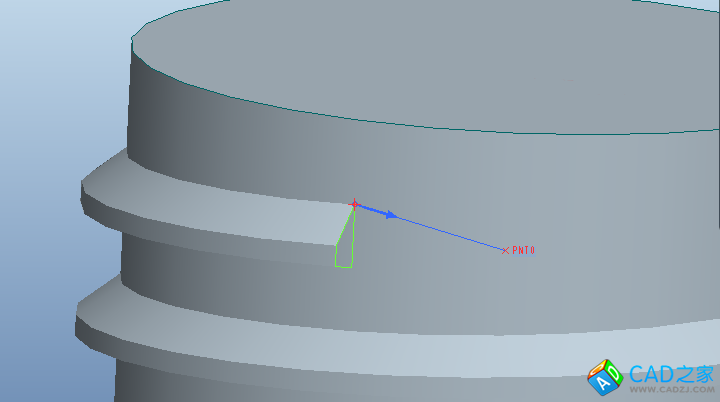

點擊反向，將曲線調整到合適的位置。

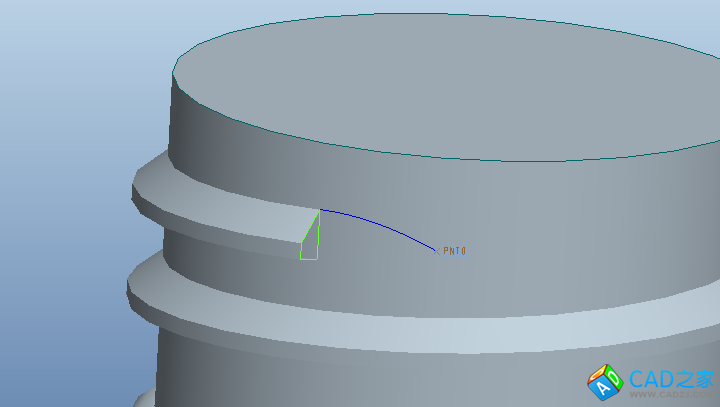

完成。

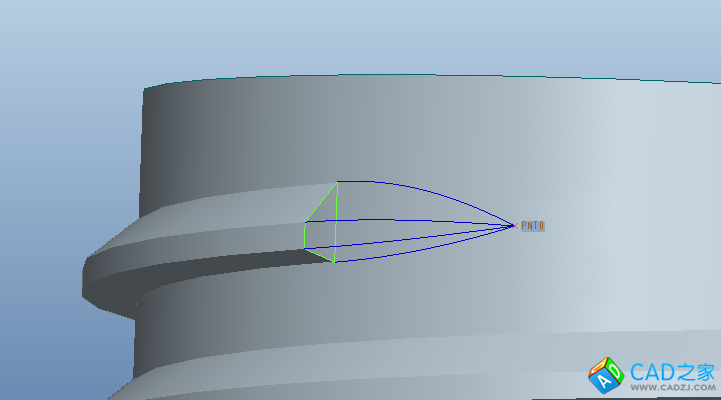

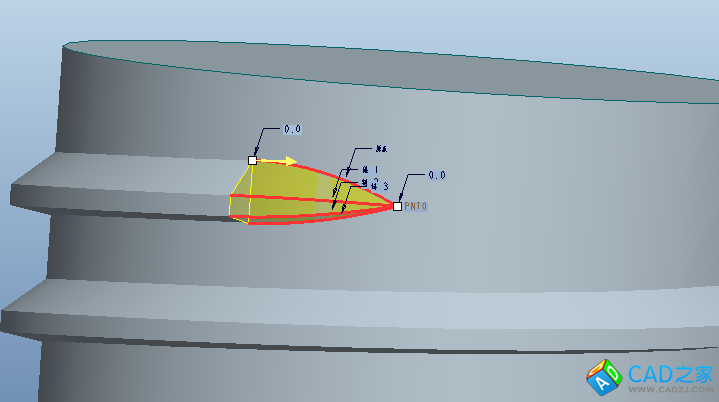

按照上面的方法，創建其余的三條曲線，如下圖所示。

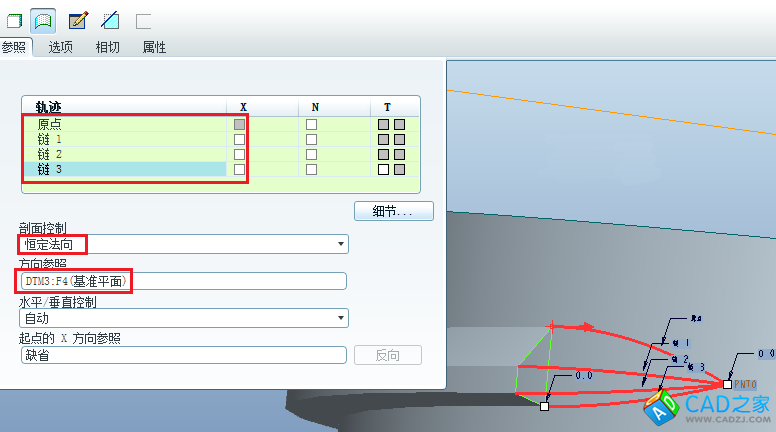

4.點擊可變截面掃描，選擇上面的四條曲線作為軌跡線。剖面控制選擇恒定法向，選擇平行螺旋掃描曲面的端面的基準平面，這樣截面就會與端面平齊。

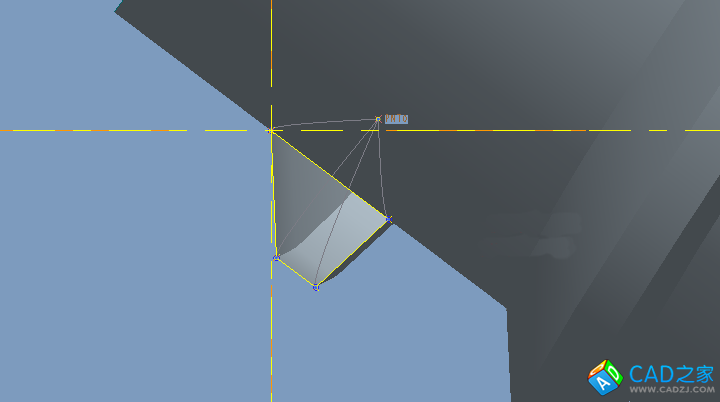

點擊草繪按鈕，繪制如下的端面。



完成。

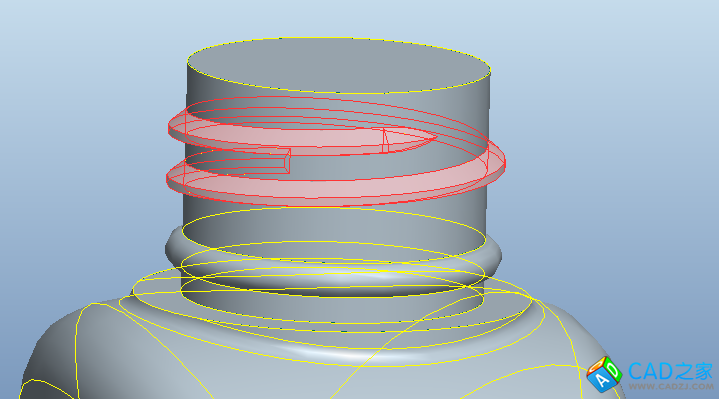

5.將可變截面掃描曲面和螺旋掃描曲面進行合并。



6.將合并的曲面進行實體化操作。

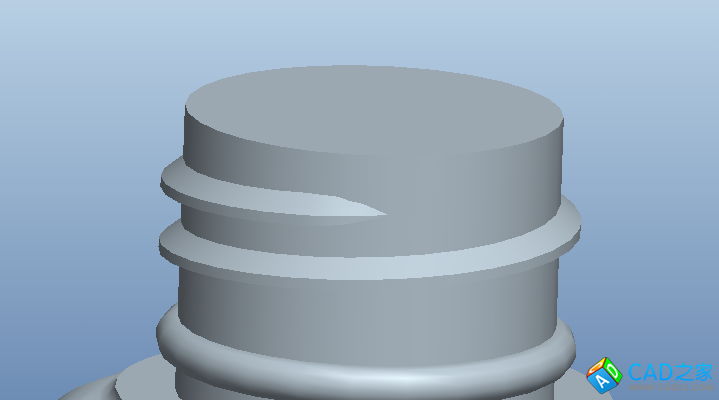

 7.完成。
