第一步：進入工程圖，生成主視圖、俯視圖和左視圖。
第二步：選擇左視圖生成旋轉剖視圖。
第三步：在左視圖的屬性里面選擇剖面，增加一個2D剖面，選擇偏距的方式。
第四步：輸入剖面的名字，如A。
第五步：選擇繪制剖切線的面，比如TOP平面。

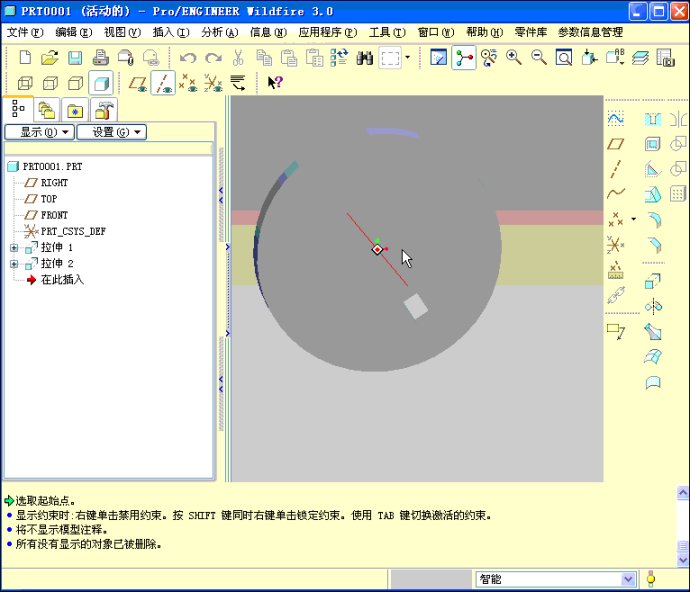

第六步：繪制剖切線。
第七步：完成返回后，選擇“完全”下面的“全部（對齊）”。
第八步：選擇旋轉軸，也就是剖切部分繞著旋轉的軸線，比如圓形零件的中軸線。
最后點確定就可以了。
