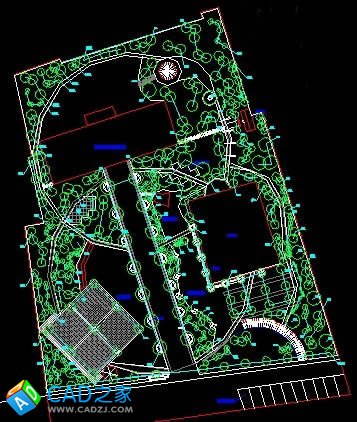

老年活動中心全套施工圖紙

一套老年公園的施工圖，供大家參考！

圖紙目錄
1、總平面圖
2、喬木配置圖
3、灌木及草坪配置圖
4、排水及窨井布置圖
5、道路及廣場尺寸放樣圖
6、縱向標高圖
7、室外家具及燈布置圖
8、自動噴淋系統布置圖
9、入口大門詳圖
10、庭院燈及垃圾桶詳圖
11、景墻及木鋪裝詳圖
12、花臺詳圖
13、按摩步道及鋪裝詳圖
14、鋪裝詳圖
15、連廊詳圖
16、道路詳圖
17、汀步詳圖
18、園椅詳圖
19、窨井、側澇詳圖
20、廁所設計說明
21、廁所平、立、剖
22、廁所基礎及屋頂平面、結構圖
23、景觀花架平、立面
24、花架詳圖
25、花架剖面及說明
26、六角亭平面圖
27、六角亭立面及說明
28、六角亭剖面、背靠詳圖
29、結構施工圖
30、木格花架說明
31、木格花架平、立面
32、木格花架基礎及詳圖
33、木地板鋪裝詳圖
34、歐式亭詳圖
35、歐式亭基礎及說明
36、歐式亭剖面、接點詳圖
37、圍墻平、立面
38、圍墻剖面及預埋件詳圖
39、閱報欄立面、結構圖
40、閱報欄立面、頂平面及剖面
41、閱報欄詳圖、剖面及說明
