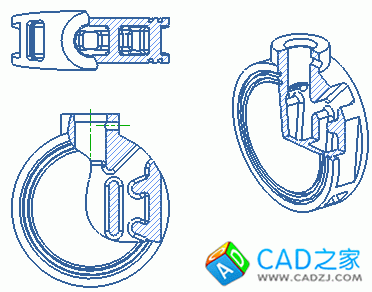

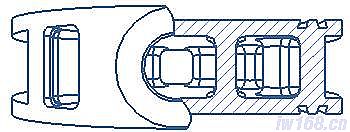

局部剖視圖允許您通過移除部件的某個外部區域來查看其部件內部。局部剖切區域定義為一個邊界曲線的閉環。
局部剖視圖
注釋:
請注意以下例外情況：
只有局部剖視圖的平面剖切面才可以加上剖面線。您可以使用草圖曲線或基本曲線創建局部剖邊界。但草圖曲線通常適用于 2D 圖紙平面。如果您需要在其他平面中創建邊界曲線，必須展開視圖并創建基本曲線。通過擬合方法創建的樣條對局部剖視圖邊界不可選。如果您希望使用樣條作為局部剖視圖的邊界曲線，則這些樣條必須是使用通過點或根據極點創建的。用于定義基本點的的曲線不能用做邊界曲線。不能選擇旋轉視圖作為局部剖視圖的候選對象。位于何處？
|
應用模塊
|
制圖
|
|
工具條
|
圖紙→局部剖視圖
 |
|
菜單
|
插入→視圖→局部剖
|
創建正交局部剖視圖
1. 右鍵單擊視圖，選擇擴展成員視圖，即可展開制圖視圖。
2. 使用曲線工具條可創建與視圖相關的曲線以表示局部剖的邊界。
提示:
創建曲線之前必須使曲線工具條顯示出來。要顯示此工具條，右鍵單擊工具條區域并選擇曲線。
注釋:
對于僅需要簡單正交局部剖的局部剖視圖，不需要展開視圖就可添加曲線。您可以右鍵單擊并使視圖成為活動草圖視圖，然后添加草圖曲線以定義局部剖邊界。
您可以創建一組封閉曲線，或創建一條開放曲線，并讓 NX 在創建過程中自動閉合邊界。
這樣就可以把單條樣條放置在視圖中，從而在部件上標識出局部剖的范圍。
3. 右鍵單擊視圖背景然后選擇展開，即可展開制圖視圖。
4. 在圖紙工具條上，單擊局部剖視圖 ，或選擇插入→視圖→局部剖。
，或選擇插入→視圖→局部剖。5. 確保選擇創建。
6.選擇已經添加了局部剖曲線的視圖。
7. 選擇一個基點。您可以從圖紙頁上的任意視圖中選擇。
#p#分頁標題#e#
視圖中顯示基點和默認拉伸方向。
8. 如果默認的視圖法向矢量不符合您的要求，必要時可以使用矢量反向或從矢量構造器列表中選擇一個選項來指定不同的拉伸矢量。
9. 單擊鼠標中鍵以轉至選擇曲線
。
。10. 選擇該曲線。
11. 單擊鼠標中鍵以轉至修改邊界曲線
。
。
12. 選擇作圖線。
頂點會在選定點處斷開作圖線。

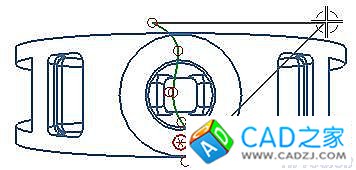

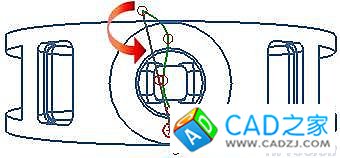

13. 將頂點拖出，使得視圖內要被局部剖切的區域閉合。作圖線與頂點以橡皮筋式捆綁在一起。
14. 選擇另一條作圖線。
將頂點放在該線的選定點上。
15. 將頂點拖出，以使視圖內要被局部剖切的區域閉合。
16. 單擊應用，以創建局部剖視圖。
不連續邊界曲線

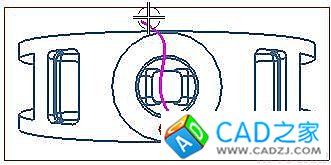

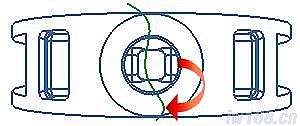

在上一示例中，我們使用單個樣條作為邊界曲線來構造局部剖視圖。
您也可以選擇多條曲線來構建局部剖邊界。如果曲線不相連，系統會生成作圖線閉合其邊界。

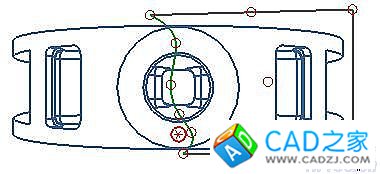

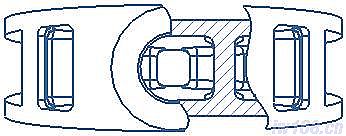

本示例中，視圖內放置了兩條獨立的樣條。
需要對兩條樣條之間的區域進行局部剖切。
1. 請在定義好基點與拉伸矢量之后選擇其中一條樣條。
#p#分頁標題#e#2. 在第二條樣條上移動光標。

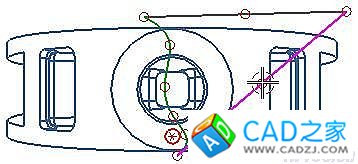

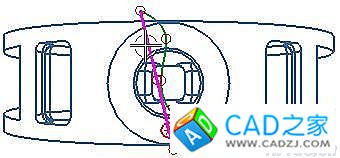

兩個對象之間會出現一條作圖線。
3. 將光標放置在第二個對象上，這樣作圖線便可串起兩條樣條上的相鄰點。
4. 單擊應用以完成邊界并創建局部剖視圖。
