使用UG10.0GC工具箱繪制圓柱型齒輪的圖文教程

時間:2015-02-27 14:11:35 來源:未知

圓柱型齒輪說好畫也好畫，說難也難，本節經驗講解使用UG10.0GC工具箱繪制圓柱型齒輪；在繪制齒輪前，需要先知道齒輪的參數，本例中所用的參數所下：齒數：50，模數5，壓力角20，齒寬60

如何用UG繪制圓柱型齒輪

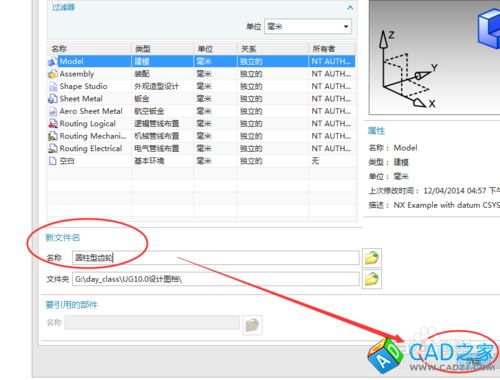

  1. 打開UG10.0軟件，并新建一個以“圓柱型齒輪”為名稱的圖檔；
  2. 如何用UG繪制圓柱型齒輪

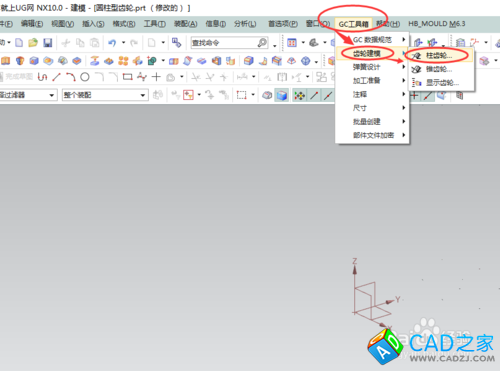

  3. 繪制齒輪所用到的命令為GC工具箱，其指令位置如下；

    如何用UG繪制圓柱型齒輪

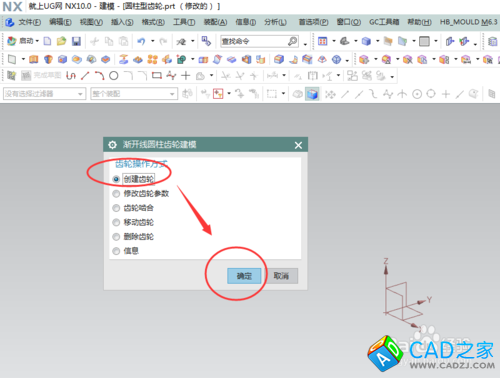

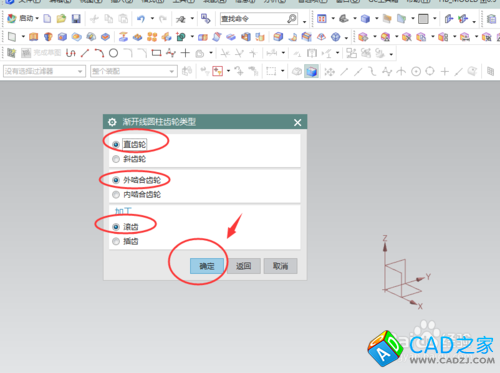

  4. 點開創建圓柱型齒輪，其對話框中的設置參數如下圖：

    如何用UG繪制圓柱型齒輪
    如何用UG繪制圓柱型齒輪

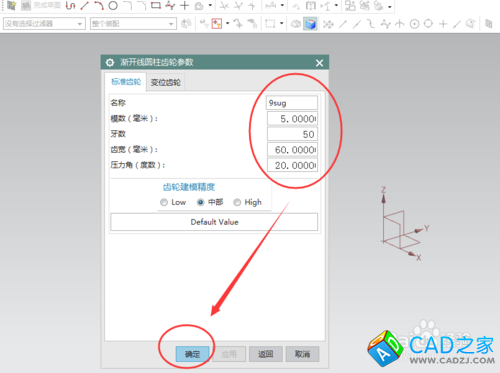

  5. 在彈出齒輪參數數據后，請按說明中的參數填寫；

    如何用UG繪制圓柱型齒輪

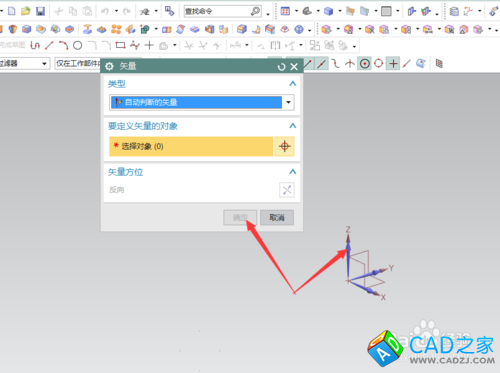

  6. 為齒輪指定坐標方向，有XYZ三向可以選擇；

    如何用UG繪制圓柱型齒輪

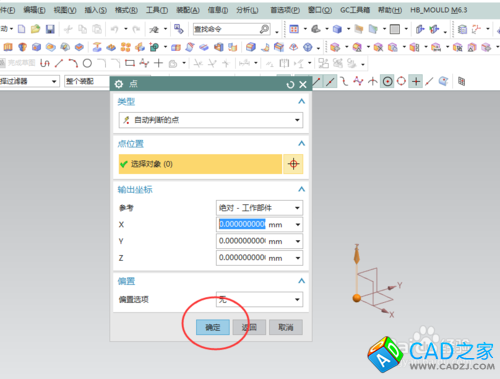

  7. 指定齒輪的放置點，按默認的即可；

    如何用UG繪制圓柱型齒輪

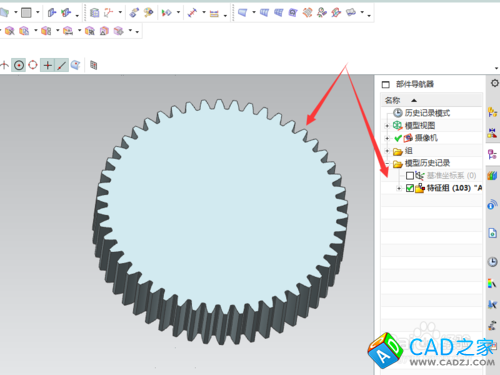

  8. 在一切的參數設置完成后，通過GC工具箱創建的齒輪如下圖；

    如何用UG繪制圓柱型齒輪
  9.

    說明：

    要創建的齒輪名稱請以字母開頭，如A1等等；在沒有設計齒輪前，一定要先找到其各項的參數。
