這次小編給大家介紹一下，用UG繪制草圖時，如何把草圖繞一點旋轉陣列，也就是帶角度陣列的效果，不明白的話可以看圖。



1. 打開UG軟件 點擊 新建
2.
3.

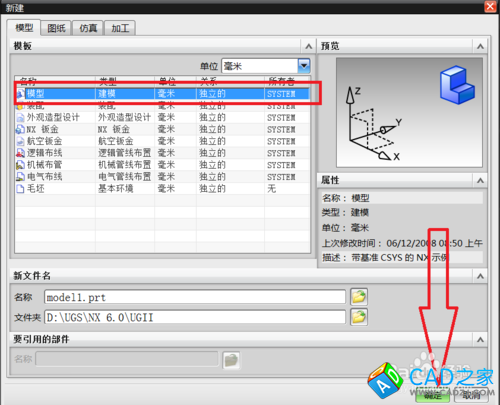

    選擇 模型 后點擊 確定


4.

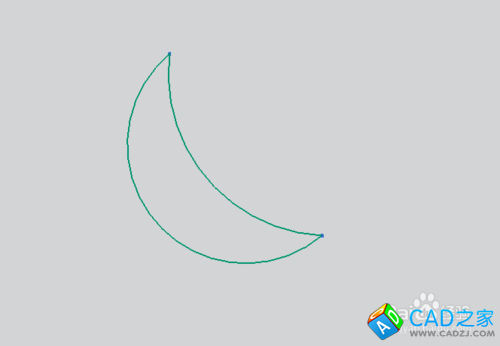

    繪制出需要旋轉的草圖

   小編繪制了一個月亮狀草圖


5.

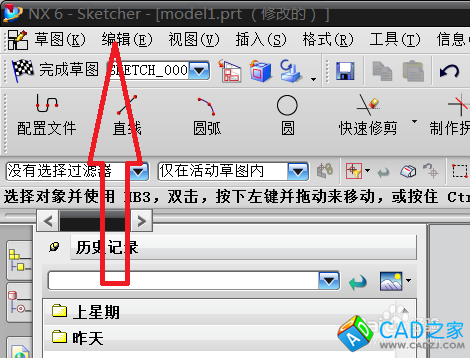

    點擊菜單欄中 編輯


6.

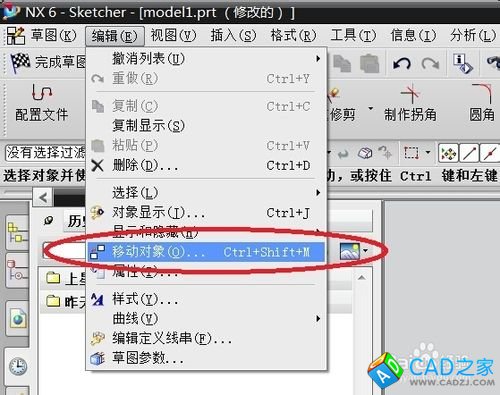

    找到 移動對象 并點擊

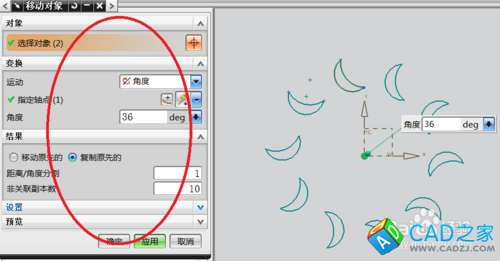

7.  在彈出窗口中 填好一系列信息

   可以看到預覽


8.

    而圓周陣列的效果和旋轉明顯不同，可以看到圓周陣列后每個草圖的角度是相同的。
