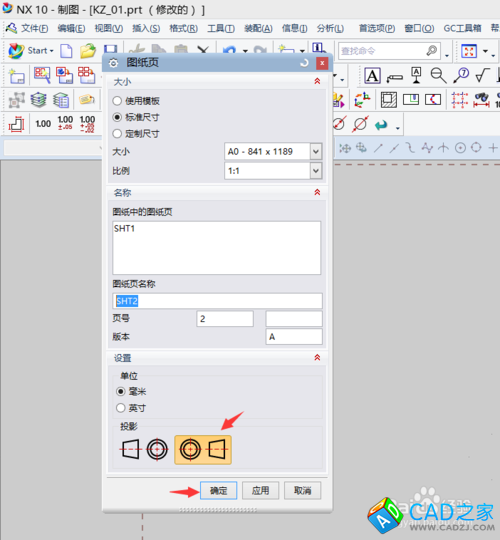

使用快捷鍵ctrl+shift+D進入到制圖下，并創建一張圖紙頁，如下圖：

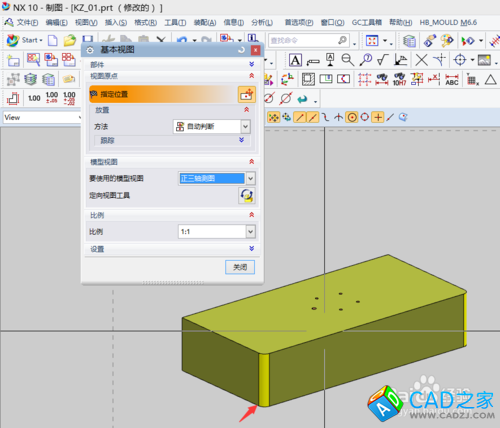

使用基本視圖中的等軸測圖擺一個視圖方位，如下圖：

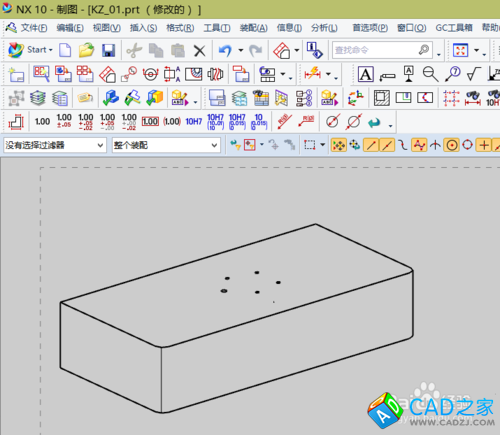

視圖放置后，其二維線框顯的的圓角不明顯，如下圖：

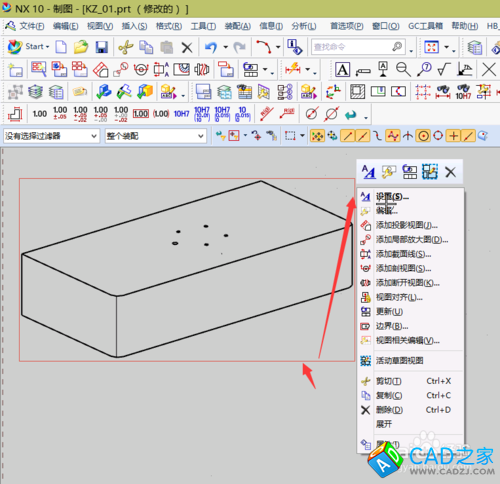

為了解決此圓角問題，點視圖上的邊框，并右鍵，在彈出的對話框中選設置，如下圖：

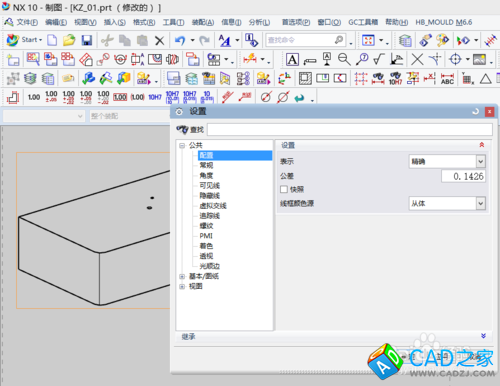

設置對話框顯示所下圖：

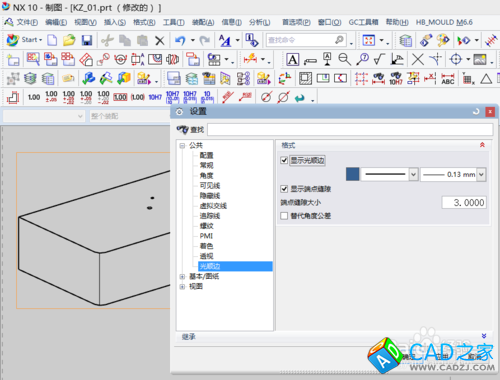

切換到光順邊選項，并按圖中的參數設置，如下圖：

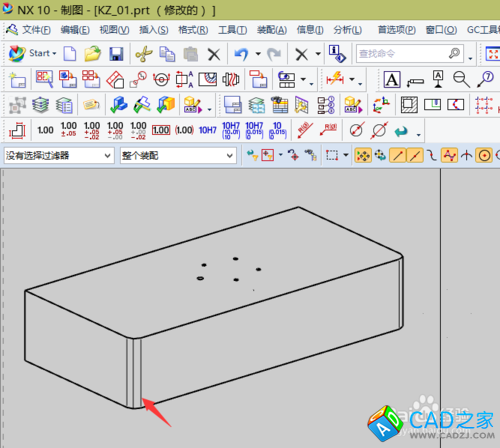

在以上的參數設置完成后，其制圖窗口內的圖形就會所下圖所示啦，到此UG制圖下圓角不顯示解決經驗完畢。
