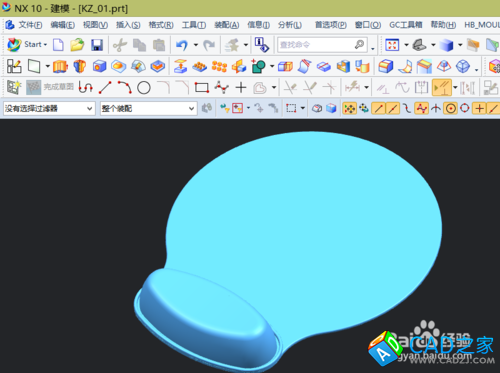

- 先設計一款三維零件，在檢查無誤后，擺好要轉出的圖形方位；
-
![UG10.0教程：[31]UG導出PNG圖的技巧](/uploads/allimg/150305/0JZ110T-0.jpg)
-

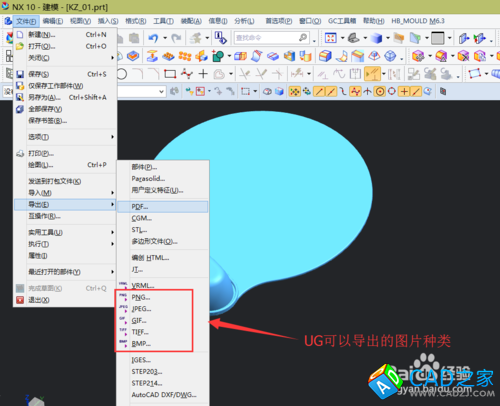

UG轉換PNG圖指令在：文件－導出下；
![UG10.0教程：[31]UG導出PNG圖的技巧](/uploads/allimg/150305/0JZ143P-1.jpg)
-

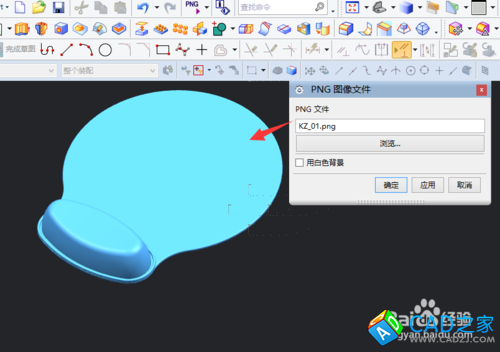

執行命令后，彈出PNG轉出對話框，此時可以更改圖片的名稱；
![UG10.0教程：[31]UG導出PNG圖的技巧](/uploads/allimg/150305/0JZ11155-2.jpg)
-

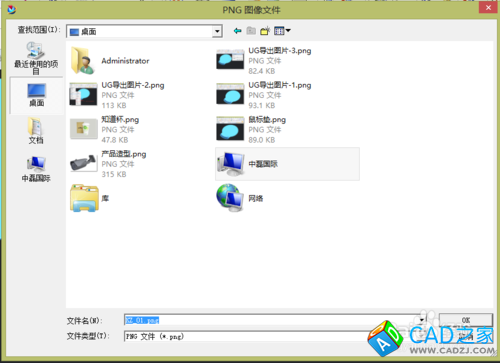

為便于查找導出后的圖片位置，可以使用瀏覽，給其指定一個導出的位置；
![UG10.0教程：[31]UG導出PNG圖的技巧](/uploads/allimg/150305/0JZ13459-3.jpg)
-

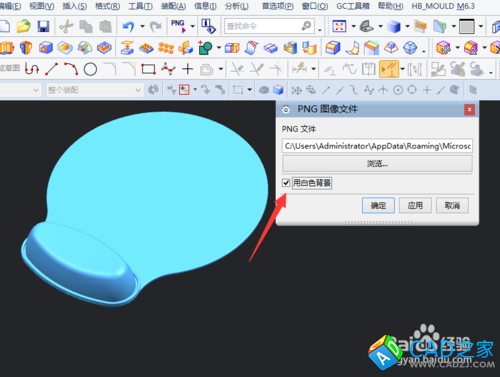

如果想讓導出的圖片以白色背景顯示，可在白色背景前打鉤；
![UG10.0教程：[31]UG導出PNG圖的技巧](/uploads/allimg/150305/0JZ11154-4.jpg)
-

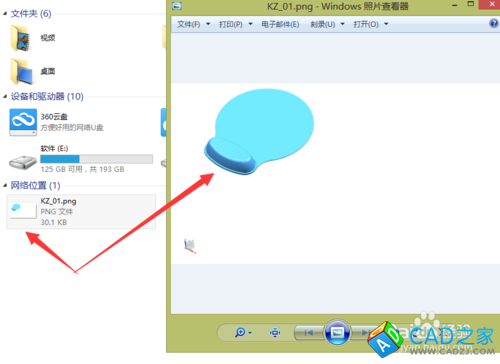

以上的參數設置完成后，點確定，然后找到我們剛保存的文件夾，就可以看到剛轉換的PNG圖片格式了；
![UG10.0教程：[31]UG導出PNG圖的技巧](/uploads/allimg/150305/0JZ13V4-5.jpg)
UG10.0怎么導出PNG圖的操作說明
