使用Mold Wizard進行模具設計時，添加注塑件模型是通過特有的裝載命令進行產品裝載的。單擊“注塑模向?qū)А惫ぞ邫谥械摹绊?xiàng)目初始化”按鈕 ，彈出“打開部件文件”對話框選擇注塑件。

　　3.2.1 投影初始化

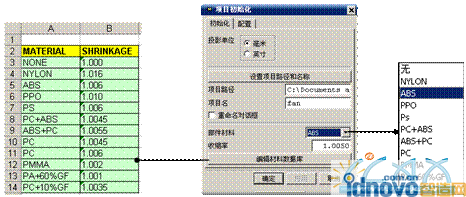

　　在如圖3-31所示的“項目初始化”對話框中，可以實現“投影單位”、“項目路徑”、“項目名”、“部件材料”、“收縮率”和“編輯材料數據庫”等屬性的設置。vsg數控人如果沒有安裝Mold Wizard，“部件材料”列表和“收縮率”文本框?qū)⒉豢捎谩?/P>

圖3-31 “項目初始化”對話框

　　1.投影單位

　　“投影單位”選項組包括“毫米”和“英寸”兩個選項，可以根據所設計的產品選擇相應的單位。Mold Wizard默認的項目單位自動基于產品模型所使用的單位，可以改變默認值，Mold Wizard允許公、英制混合使用。

　　2.設置項目路徑和名稱

　　單擊“設置項目路徑和名稱”按鈕，將打開“選擇項目路徑和名稱”對話框，通過瀏覽目錄來設置所設計的模具結構的存儲位置和名稱。

　　3.投影軌跡和項目名vsg數控人

　　在“項目路徑”和“項目名”文本框中分別輸入項目路徑和項目名稱，所設計的項目將以設定的名稱和路徑保存。如果所設置的文件路徑不存在，系統將創建該文件路徑。一般情況下，項目名稱的長度限制在10個字符以內，系統默認項目名稱為所選產品零件的文件名。

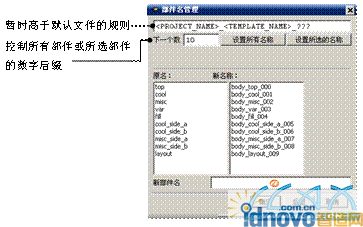

　　選擇 復選框可以控制在載入部件時是否顯示部件名稱管理對話框，第一次彈出的是控制裝配頂層部件命名的對話框，如圖3-32所示，第二次彈出的是控制產品層子裝配的對話框。

圖3-32 “部件名管理”對話框

　　4.部件材料vsg數控人

　　部件材料是指所設計的產品使用何種材料。在“部件材料”列表中顯示系統提供的幾種材料，選擇所需的材料后，同時“收縮率”文本欄數值將變換為相應的大小。

　　當要調整主分型面ZC時，確認收縮率為1.0。

　　5.編輯材料數據庫vsg數控人

　　在對話框中單擊“編輯材料數據庫”按鈕，將打開mw_matrial.xls文件，顯示材料數據庫，數據庫中有系統提供的材料和相對應的收縮率。
