我們都知道，在做模具加工和加工電極的時候，由于模型的特殊性，很多情況下模型都存在著尖角邊，但是我們?cè)谧鼍幊痰臅r(shí)候還需要特別小心的保護這些尖角邊。

　　在CimatronE9.0版本中，我們?yōu)榱私鉀Q這個在模具加工中的尖角邊的問題，它就是我們今天要和大家一起學習的“保持尖角”的策略。

　　在學習這個策略之前呢，我們來看看不使用這個策略的時候是怎么做的?

　　我們很多同仁都是在做程式的時候小心點，保護一下，另外一個就是加長刀具來保證。但是這樣做呢如果刀具太長，剛性達不到，不小心保護的話就會使尖角編程圓角，所以為了解決這些問題，我們來一起看看CimatronE9.0是怎么做的?

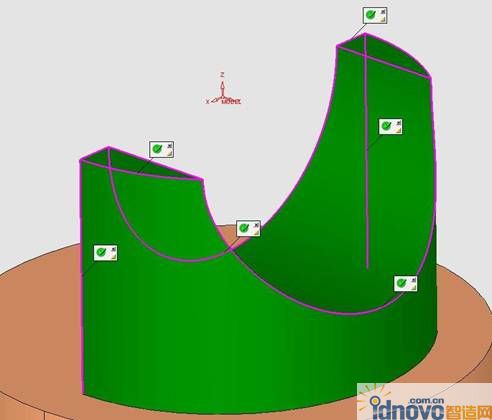

　　先看下圖(1)所示零件：

　　圖(1)

　　這是一個電極的加工，我們?cè)谧鼍庸さ臅r(shí)候，要特別小心它的幾個尖角的地方。已經做完開粗程序，下面來看一下沒有采用“保持尖角”策略的精加工刀路軌跡，如圖(2)所示：

　　圖(2)

　　看上圖(2)中的刀路軌跡，先看水平面，走的是環形切削，效果比較好，垂直面走的是等高層切，效率高，但是你看水平面和垂直面之間的連接，這樣的刀路勢必會使原有的尖角變成圓角，但是分開做效率又太低。

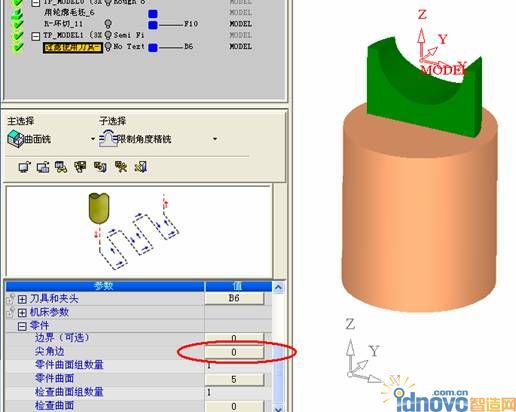

　　下面我們采用“保持尖角”的策略，來做一下這個零件，首先編輯精加工策略：根據角度精銑，并定義零件里的“尖角邊”如下圖(3)所示：

　　圖(3)

　　(注意：選擇零件尖角邊的時候需要注意：定義的尖角邊輪廓都是曲面上輪廓)

　　圖(4)

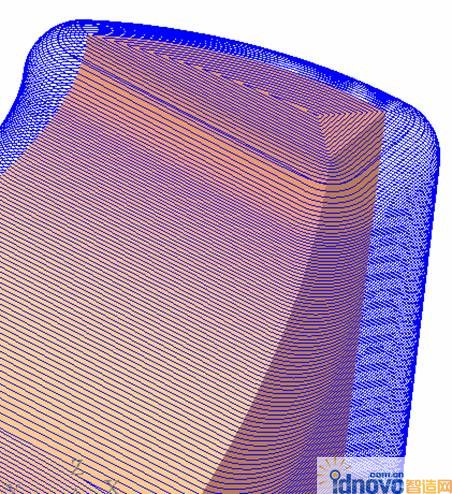

　　保存并計算，結果如下圖(5)所示：

　　圖(5)

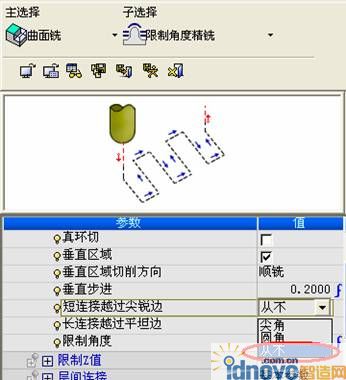

　　我們?cè)倏纯催@個程序，在水平面和垂直面之間的連接沒有了，再看垂直面之間的過渡也沒有了，這是因?yàn)槟悴捎昧讼聢D(6)所示的“短連接越過尖銳邊”的策略中的無連接。這個策略里的子選項有3個：尖角連接、圓角連接和沒有連接，你可以根據產品的實際情況以及特殊要求進行選擇。

　　圖(6)

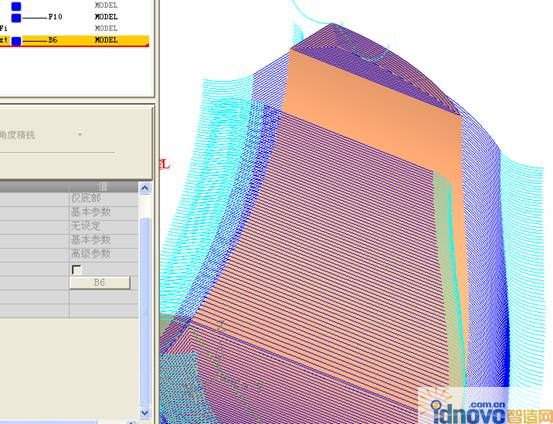

　　下面我們將這個選項里的“從不連接”改選成“圓角連接或尖角連接”，再計算一下，看看結果如下圖(7)所示：

　　圖(7)

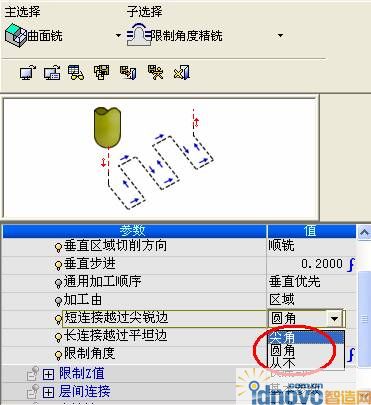

　　上圖(7)是為了保證尖角邊采用圓角連接的策略生成的刀路圖，給定一個選擇以后，系統會自動的根據你的幾何形狀進行數據運算生成合適的刀路軌跡。當然了，你也可以采用尖角的方式來過渡，因?yàn)樵谶@個策略中有3種方式可供選擇如下圖(8)所示：

　　圖(8)

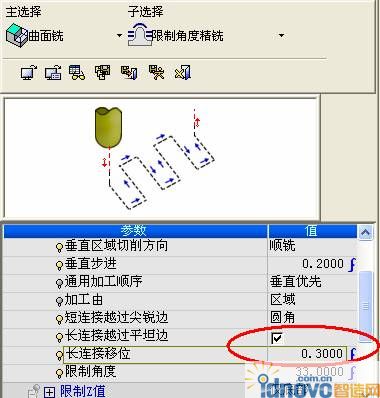

　　但是我們看圖(7)中顯示水平面和垂直面之間的連接被刪除了，沒有刀路，但是如果垂直面的余量很小，這樣的話刀具切削問題不大，但是如果余量很大的話，那這樣吃深太大刀具受不了，所以我們有時候針對一些特殊情況還是需要有對策的，那就看我們下面一個策略“長連接越過平坦邊”在刀路軌跡策略中勾選“長連接越過平坦邊”，這時下面會出現一個“長連接移位距離”在這里你可以設置位移距離值，我們給0.3(當然這個值不是固定值，通常給較小數值就可以了，有些時候小數值是最好的)。

　　圖(9)

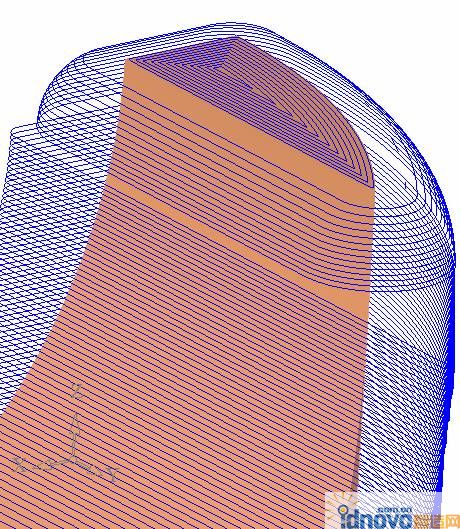

　　保存并計算，生成瀑布式刀路，但是這是產生位移后的刀路，是可以起刀保護尖角作用的。

　　圖(10)

　　小結：以上是針對我們?cè)谧瞿＞吆碗姌O銑削加工的時候保證尖角邊的一個策略，有了這個策略我們?cè)诰幊痰臅r(shí)候不再需要加長刀具或加工的時候來處理了，同時還能為我們提高產品質量
