被加工零件的數控加工工藝性問題涉及面很廣，下面結合編程的可能性和方便性提出一些必須分析和審查的主要內容。

　　1、尺寸標注應符合數控加工的特點

　　在數控編程中，所有點、線、面的尺寸和位置都是以編程原點為基準的。因此零件圖樣上最好直接給出坐標尺寸，或盡量以同一基準引注尺寸。

　　2、幾何要素的條件應完整、準確

　　在程序編制中，編程人員必須充分掌握構成零件輪廓的幾何要素參數及各幾何要素間的關系。因為在自動編程時要對零件輪廓的所有幾何元素進行定義，手工編程時要計算出每個節點的坐標，無論哪一點不明確或不確定，編程都無法進行。但由于零件設計人員在設計過程中考慮不周或被忽略，常常出現參數不全或不清楚，如圓弧與直線、圓弧與圓弧是相切還是相交或相離。所以在審查與分析圖紙時，一定要仔細核算，發現問題及時與設計人員聯系。

　　3、定位基準可靠

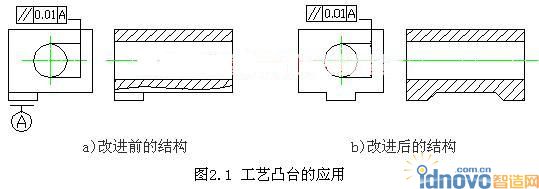

　　在數控加工中，加工工序往往較集中，以同一基準定位十分重要。因此往往需要設置一些輔助基準，或在毛坯上增加一些工藝凸臺。如圖2.1a所示的零件，為增加定位的穩定性，可在底面增加一工藝凸臺，如圖2.1b所示。在完成定位加工后再除去。

　　4、統一幾何類型及尺寸

　　零件的外形、內腔最好采用統一的幾何類型及尺寸，這樣可以減少換刀次數，還可能應用控制程序或?qū)Ｓ贸绦蛞钥s短程序長度。零件的形狀盡可能對稱，便于利用數控機床的鏡向加工功能來編程，以節省編程時間。
