本文介紹了應用數控編程控制主軸速度的指令例子。

　　數控車削加工時，按需要可以設置恒切削速度(例如，為保證車削后工件的表面粗糙度一致，應設置恒切削速度)，車削過程中數控系統根據車削時工件不同位置處的直徑計算主軸的轉速。

　　恒切削速度設置方法如下：G96 S ; 其中S后面數字的單位為r/min。

　　設置恒切削速度后，如果不需要時可以取消，其方式如下:G97 S ; 其中S后面數字的單位為r/min。

　　在設置恒切削速度后，由于主軸的轉速在工件不同截面上是變化的，為防止主軸轉速過高而發生危險，在設置恒切削速度前，可以將主軸最高轉速設置在某一個最高值。切削過程中當執行恒切削速度時，主軸最高轉速將被限制在這個最高值。

　　設置方法如下：G50 S ; 其中S的單位為r/min。

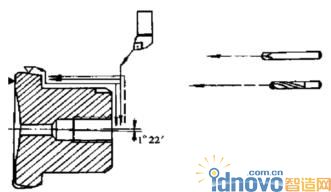

圖3.15 主軸速度控制

　　例如：在刀具T01切削外形時用G96設置恒切削速度為200m/min，而在鉆頭T02鉆中心孔時用G97取消恒切削速度，并設置主軸轉速為1100r/min。

　　這兩部分的程序頭如下：

　　G50 S2500 T0101 M08; /G50限定最高主軸轉速為2500r/min;

　　G96 S200 M03; / G96設置恒切削速度為200m/min，主軸順時針轉動

　　G00 X48.0 Z3.0; / 快速走到點(48.0,3.0)

　　G01 Z-27.1 F0.3; /車削外形

　　G00 Ul.0 Z3.0; /快速退回

　　…

　　T0202; /調02號刀具

　　G97 Sll00 M03; /G97取消恒切削速度，設置主軸轉速為ll00r/min

　　G00 X0.0 Z5.0 M08; /快速走到點(0，5.0)，冷卻液打開

　　G01 Z-5.0 F0.12; /鉆中心孔

　　…
