機床結構：Head-Table (B軸擺動，C軸旋轉，五軸加工中心)

　　工件材料：X20Cr13-5

　　毛坯尺寸：364.1X82X40.4

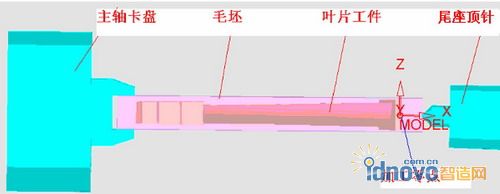

　　1、裝夾方式：見圖

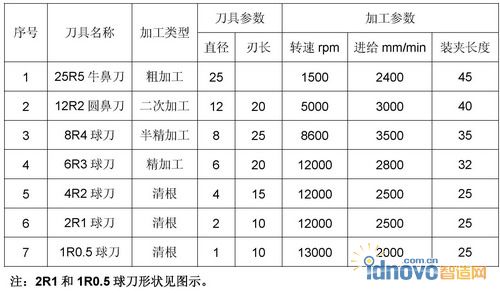

　　2、刀具列表

　　3、加工工藝分析

　　該葉片扭曲度比較大，傳統的五軸加工會引起很大的轉角變化，所以在CimatronE的五軸加工中，采用穩定安全的刀軸控制，使轉角平穩變化。同時葉冠和葉根處的圓角很小，必須采用多道清根策略來保證根部加工到位。

　　4、加工工藝順序

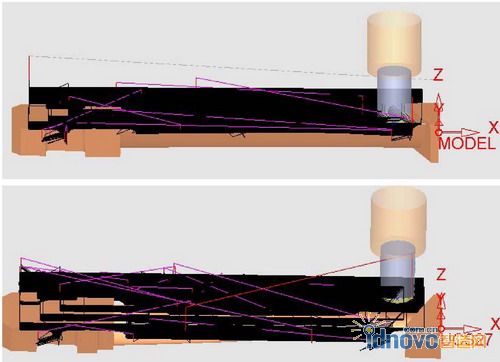

　　(1)葉片整體粗加工，采用三軸定位策略，正反兩面加工;

　　見圖：

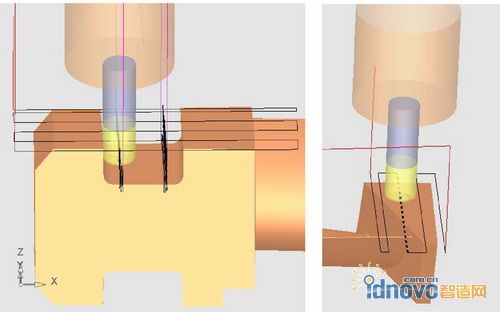

　　(2)葉片身以及葉根二粗加工。根據25R5加工過的殘留毛坯，用12R2進行二次殘料加工。使余量均勻化。

　　見圖：

　　(3)葉根以及葉冠精加工：

　　見圖：

　　(4)葉片身半精加工：

　　見圖：

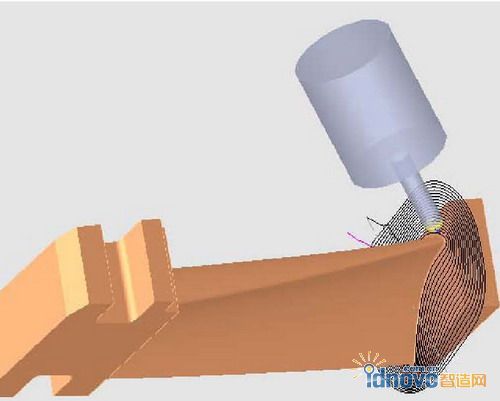

　　葉片身加工采用五軸聯動方式，側向刀軸控制角度為六度，此方式保證球刀球面接觸，避免中心點切削而影響質量。

　　(5)緣板半精加工：

　　見圖：

　　采用五軸聯動方式，側向刀軸控制角度為六十度。

　　設置輔助面，把緣板的尖角改成圓角，這樣可以避免尖角軌跡。

　　(6)葉片身精加工：

　　見圖：

　　采用螺旋單向軌跡，側傾角為六度。

　　(7)緣板精加工：

　　見圖：

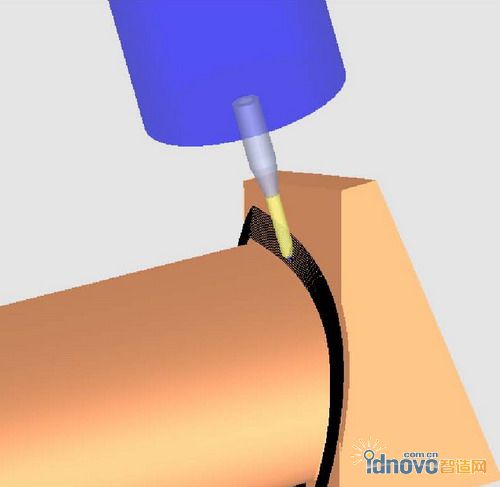

　　(8)4R2球刀清根：

　　采用五軸聯動清根策略，刀軸控制角度為六十度;

　　(9)1R0.5球刀清根

　　(10)1R0.5球刀清根

　　(11)機床仿真

　　Cimatron軟件可以根據客戶機床結構，提供完全相同和安全的軌跡模擬。保證加工的準確。
