Mastercam 是一套應用廣泛的CAD/CAM/CAE軟件包，它采用圖形交互式自動編程方法實現NC 程序的編制。交互式編程是一種人機對話的編程方法，編程人員根據屏幕提示的內容，反復與計算機對話，選擇菜單目錄或回答計算機的提問，直至將所有問題回答完畢，系統即可自動生成NC程序。NC程序的自動產生是受軟件的后置處理功能控制的，不同的加工模塊(如車削、銑削和線切割等) 和不同的數控系統對應不同的后處理文件。軟件當前使用哪一個后處理文件，是在軟件安裝時設定的，而在具體應用軟件進行編程之前，一般還需對當前的后處理文件進行必要的修改和優化，以使其符合系統要求和使用者的編程習慣。有些用戶在使用軟件時，由于不了解情況，沒有對后處理文件進行修改，導致生成的NC程序中某些固定的地方經常出現一些多余的內容，或者總是漏掉某些詞句。解決這類問題，一般都需要在將程序傳入數控機床之前，對程序進行手工修改，如果沒有全部更正，則可能造成事故。例如，在數控編程中可以去掉程序行號，以控制程序文件大小，便于文件的快速上傳。又如，更改某些不同系統的不同程序代碼，或限定主軸和進給速度的最大與最小極限速度。再如，確定立式和臥式機床型號等。本文介紹了 Mastercam 后處理文件的內容以及修改和設置的方法， 供有關人員參考。

　　一、啟動 Mastercam 軟件的修改文件

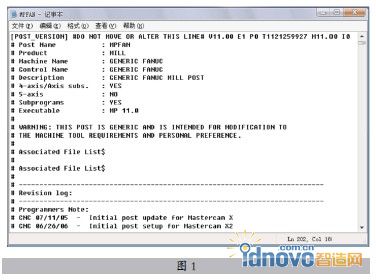

　　以銑削為例，在安裝的MaterCAM根目錄下，采用記事本打開MPFAN.pst 文件(位置為“ D:mcamxmillPostsMPFAN. pst”)。圖1所示即為該文件。

　　后置處理文件簡稱后處理文件，是一種可以由用戶以回答問題的形式自行修改的文件，其擴展名為“.PST”。在應用Mastercam軟件的自動編程功能之前，必須先對這個文件進行編輯，才能在執行后處理程序時產生符合某種控制器需要和使用者習慣的NC程序，也就是說，后處理程序可以將一種控制器的NC程序，定義成該控制器所使用的格式。以FANUC系列的后處理系統為例，MPFAN后處理文件針對的是4軸加工中心，下面我們來優化FANUC 3M控制器所使用的格式。注意：不同系列的后處理文件，在內容上略有不同，但其格式及主體部分是相似的，一般都包括以下四個部分。

　　(1)Annotation(注釋)：以“#”號開頭一般都為注釋，注釋的作用是對后處理文件及其設定方法作一般性介紹。

　　(2)Commands(指令)：指令的作用是對其后面的變量施加影響。

　　(3)Variables(變量)：給出了“問題”中所使用的各種變量的定義，F(xiàn)ANUC系列的后處理文件中共定義了26個變量。

　　(4)問題與賦值：該部分為后處理文件的主要部分，F(xiàn)ANUC系列的后處理文件中共包括近200個問題，對這些問題的回答將決定將來輸出的NC 程序的格式。

　　二、后置處理配置文件的具體修改

　　以MPFAN.pst 文件為例，來修改適合于FANUC或華中數控系統的3軸加工中心和數控銑床的后置處理。

　　(1)刪除程序行號。在記事本編輯下拉菜單選擇查找，并輸入“omitseq$”查找結果所在的位置：“omitseq$: no$ #CD_VAR Omit sequence numbers? ”將其中的“no”修改為“yes”，修改為“yes”的數控程序中，將不再出現程序行號，通常省略節行號可節省文件空間，可提高DNC上傳速度。該設置方法適合于FANUC或華中數控系統的3軸加工中心和數控銑床的后置處理。

　　(2)為了適應3軸數控系統，刪除第4軸A0程序指令。

　　①方法 1：在記事本編輯下拉菜單選擇查找，并輸入“rot_on_x”，查找結果所在的位置：

　　rot_on_x : 1 #Default Rotary Axis Orientation, See ques. 164.

　　                                #0 = Off, 1 = About X, 2 = About Y, 3 =About Z

　　可將“1”修改為“0” ，即為：

　　rot_on_x  : 0  #Default Rotary Axis Orientation, See ques.   164.

　                                　#0 = Off, 1 = About X, 2 = About Y, 3 =About Z

　　修改為“0”的數控程序代碼中，由于沒有第4軸(X軸) 的旋轉軸，即A0的程序代碼，因此更適應3軸機床識別。

　　②方法2：在記事本編輯下拉菜單中選擇“查找”，并輸入“164. Enable”，將查找到的結果“164. Enable Rotary Axis button? Y”修改為“164. Enable Rotary Axis button? N”，修改后在數控程序中第4軸數據將不再出現。

　　(3)適合華中數控系統的增加“%”后的程序名。

　　①方法 1：在記事本" 編輯" 下拉菜單中選擇“查找”，并輸入" %"，查找結果所在的位置：" %" , e$

　　*progno$, e$

　　" (PROGRAM NAME - " , sprogname$, ")" , e$

　　可修改為：

　　" %" , sprogname$, e$

　　*progno$, e$

　　" (PROGRAM NAME - " , sprogname$, ")" , e$

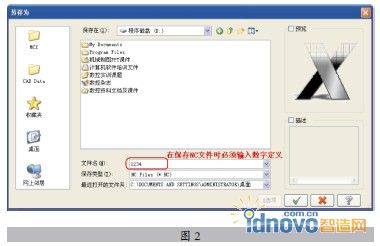

　　注意：方法 1 修改后，必須在保存 NC 文件時采用數字來定義文件名，如圖 2 所示。

　　這樣，修改后程序中的" %" 就會有和保存的 NC 文件名相同的數字相接，并符合華中數控系統的程序名定義。

　　②方法 2：在記事本“編輯”下拉菜單中選擇“查找”，并輸入" %"，查找結果所在的位置：

　　" %" , e$

　　*progno$, e$

　　" (PROGRAM NAME - " , sprogname$, ")" , e$

　　可修改為：

　　" %" , 1234 e$

　　*progno$, e$

　　" (PROGRAM NAME - " , sprogname$, ")" , e$

　　這樣，修改后的程序中" %" 就只會與“1234”的數字相接。

　　(4)NC 程序中的程序名、程序生成日期、時間和公制單位的刪除。在記事本的“編輯”下拉菜單中選擇“查找”，輸 入 "%" 查找結果所在的位置：

　　" %" , e$

　　*progno$, e$

　　" (PROGRAM NAME - " , sprogname$, ")" , e$

　　" (DATE=DD-MM-YY - " , date$, " TIME=HH:MM -" , time$, ")" , e$

　　pbld, n$, *smetric, e$

　　在語句前加“#”即代表注釋語句，修改為：

　　" %" , e$

　　# *progno$, e$

　　# " (PROGRAM NAME - " , sprogname$, ")" , e$

　　# " ( DATE =DD -MM -YY - " , date $ , " TIME =HH: MM-" , time$, ")" , e$

　　# pbld, n$, *smetric, e$

　　去掉程序名、程序生成日期、時間和公制單位可以縮小程序文件大小，提高DNC上傳效率。但筆者不建議刪除刀具名、刀具直徑和刀具長度等注釋，因為此注釋行指明當前刀路所使用的刀具參數規格，可用于加工前核對加工的刀具清單，建議保留。華中數控和FANUC控制器能接受注釋內容。該設置方法適合于FANUC或華中數控系統的3軸加工中心和數控銑床的后置處理

　　(5)調整下刀點坐標擺放位置。輸入“G43”查找“#start of file for non-zero tool number”，結果位置：

　　pcan1, pbld, n$, *sgcode, *sgabsinc, pwcs, pfxout, pfyout,

　　pfcout, *speed, *spindle, pgear, strcantext, e$

　　pbld, n$, " G43" , *tlngno$, pfzout, scoolant, next_tool$, e$

　　將其修改為：

　　pcan1, pbld, n$, *sgcode, *sgabsinc, pwcs, pfcout, e$

　　pbld, n$, *sgcode, pfxout, pfyout, e$

　　pbld, n$,*spindle, pgear, strcantext, e$

　　pbld, n$, " G43" , *tlngno$, scoolant, next_tool$, e$

　　比如輸出的 NC 文件，修改前對應位置指令為：

　　G0G90G54X20.Y-12.6S1440M3

　　G43H0Z80.M8

　　修改后則輸出的 NC 代碼變?yōu)椋?/P>

　　G0Z80. (可先提刀到安全高度平面)

　　G0G90G54X20.Y-12.6 (再作、定位，避免撞刀)

　　S1440M3 (定位好可啟動主軸運動)

　　G43H0M8 (再加進刀具長度補償并打開冷卻液)

　　修改成上面的程式可使新的NC指令順序稍微改變，使下刀點(即安全高度)的X、Y和Z坐標值同其他指令分開，更為安全，且易于在斷刀時修改。G43指令在PST文件中有2個位置，如使用下刀點下刀，查找“ #Start of file for non-zero tool number”下修改的第一個出現“G43”的位置即可。

　　(6)刪除 NC 程序中的回參考點指令。在記事本中輸入“*sg28ref”，查找“#End of tool path, toolchange”如下的結果所在位置：

　　pbld, n$, sgabsinc, sgcode, *sg28ref, " Z0." , scoolant, e$

　　pbld, n$, *sg28ref, " X0." , " Y0." , protretinc, e$

　　可修改為：

　　pbld, n$, scoolant, e$

　　# pbld, n$, *sg28ref, " X0." , " Y0." , protretinc, e$

　　也可修改為：

　　pbld, n$, sgabsinc, sgcode, * sg00, " Z100." , scoolant, e$

　　# pbld, n$, *sg28ref, " X0." , " Y0." , protretinc, e$

　　上面2種修改NC程序的方法，前面一種是完全刪除了Z軸回參考點和X、Y軸回參考點的2段程序;后一種是通過增量的方式把Z軸快速提高100mm的高度，再把X、Y軸回參考點的程序刪除。對回參考點做適當修改，可在加工結束后使得機床各軸不回參考點，便于手動換刀時節省時間，也給再次裝夾零件贏得時間。上面2種設置方法都適合于FANUC或華中數控系統的3軸加工中心和數控銑床的后置處理。

　　(7)調用以及設置后置處理程序。后置處理文件的編輯和設定完后，注意另存為一個以“pst”為后綴的文件，以便調用。

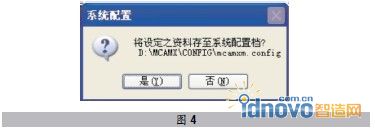

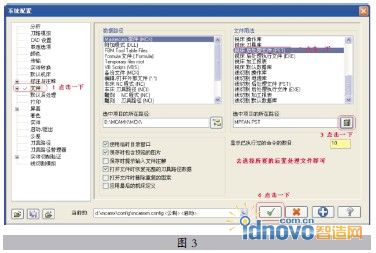

　　設置后置處理程序在 MasterCAM X3 軟件界面下，點擊菜單欄的“設置”選項，在下拉菜單中點擊，或按快捷鍵：Alt+F8，出現如圖3所示對話框。設置好后點擊勾選，即可出現圖4所示對話框，點擊“是(Y)”即可保存系統配置文件，系統就可以按照你選擇的后置處理文件進行處理NC程序代碼。

　　三、結論

　　后置處理文件的編輯和設定，對所有的CAD/CAM軟件來說都是需要的。但是一般的使用者經常忽略這一點，而是在每次生成NC程序后去對程序進行修改，不僅浪費時間，而且容易出錯導致事故。本文對Mastercam 軟件的后處理文件進行了分析說明和修改，介紹了其編輯和設定優化的方法，希望對有關人員有所啟發。
